一、客户需求

机房内一共有6个机柜，每个机柜大概8台服务器。需要对每个机柜内的8台服务器通过一套显示器、键鼠进行控制。要求可随时对显示器、键鼠切换到8台服务器的任意1台服务器上进行管控，方便运维管理。

二、产品选型

三、产品描述

KVM-1708AU是一款1U机架型8端口LCD KVM 切换器，支持USB&PS2接口，安装简单，操作便捷，行家首选。

KVM-1708AU是一个集成了LED显示器、键盘、鼠标功能于1U高度空间的控制平台实现对计算机的操作,从而节省了为计算机单独配置键盘、鼠标、监视器所占用的空间，可直接连接并控制8台主机。

单台LED KVM控制平台可直接连接并控制8台主机,通过与其他KVM设备级联安装最多可扩展管控256台主机设备。

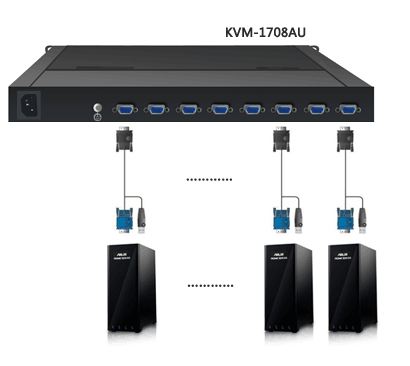

四、方案拓扑

五、方案说明

1、 将服务器的VGA和USB接口，通过KVM-1708AU配线连接至KVM-1708AU背面的VGA接口处；

2、 通过把手位置开关可将KVM-1708AU从机柜内抽出，并将屏幕展开，通过Power按钮开启KVM-1708AU设备屏幕电源；

3、 通过KVM-1708AU上的键盘、触摸板即可对连接进来的服务器进行管控；

4、 通过按钮或OSD菜单可对接入的8台服务器进行切换控制。

六、方案优势

1. 集中统一管理： 本方案中采用KVM-1708AU，可以实现对一个机柜内8台设备的高度集中统一管理，解决了设备多管控难的问题。

2. 节省空间：KVM-1708AU 整合了液晶显示器，键盘，鼠标和切换器功能于一体，1U 的机身高度，可为客户节省不少机柜空间。

3. 可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能保证不影响所连接的服务器及网络设备正常工作。

4. 实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，最大分辨率高达1280x1024 。

5. 支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器
