一、 机房描述与需求分析：



目前机房内有4排机柜，总计20个机柜，服务器总数量预计120台，机房位于大楼负一层，管理员办公区位于不同楼层，大楼内有企业局域网、也能够上外网；要求1、机房内每排机柜布置一台本地控制单元，管理这排机柜内的所有服务器；2、有4名管理员可以通过网络的方式在不进入机房的情况下做到管理机房内所有服务器。



目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。



1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。



2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。



由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。





二、方案设计：



1、 系统设计原则



实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、 系统总体设计方案



   1.方案系统配置:



型号	品牌	产品描述	数量
KS-4032M	锐盾（RETON）	机架型/支持1个本地控制端以及4个远程控制端/32个CAT5端口（主机到被控设备间网线长度可达100米）/支持虚拟媒体/支持模拟音频IP传送/双电源/双千兆网口	4
VGA-US-V3	锐盾（RETON）	计算机接口模块，USB/VGA接口，带虚拟媒体功能	120
KVM-1701WH	锐盾（RETON）	1U机架式/17.3"显示器/单端口/USB接口/1920×1080 75Hz/交流供电/配置1条1.8米USB接口配线	4

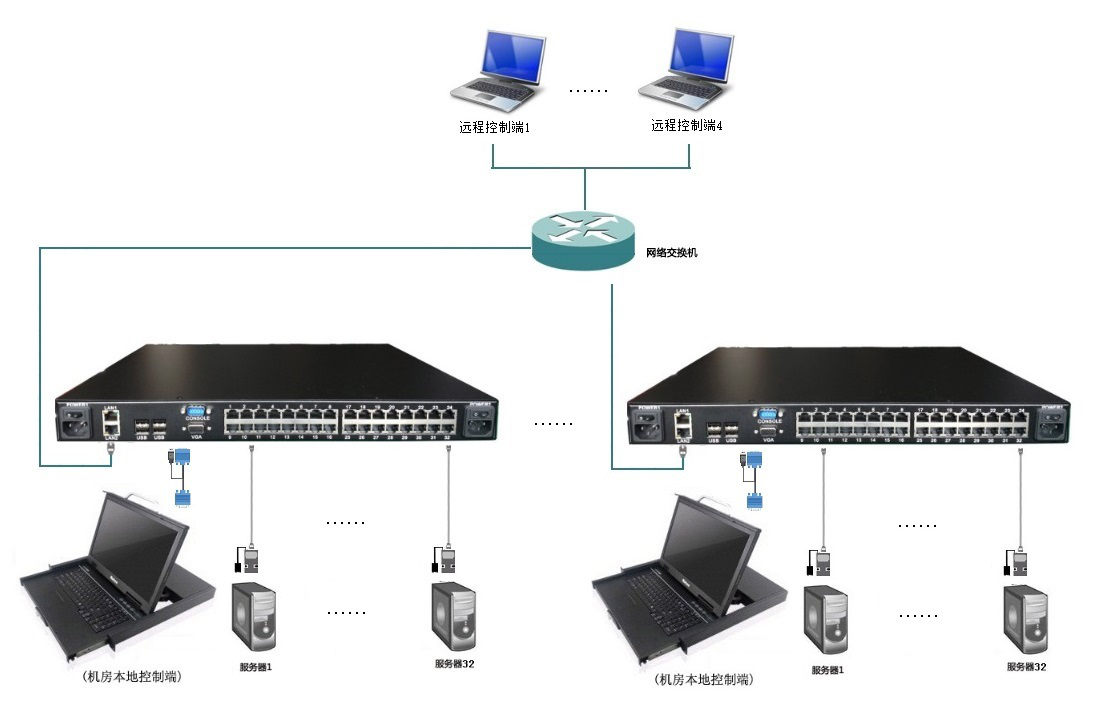

2.方案拓扑图





   3.方案概述



本方案机房内120台服务器放置在4排20个机柜比较分散，每排机柜采用1台32端口CAT5 KVM来管理，要求实现4个管理员通过远程访问管理所有服务器，配置KS-4032M实现远程IP访问。



   4.方案实现



KS-4032M：将机房内的每台服务器VGA接口及USB接口通过VGA-US-V3模块配合网线布线与KVM主机相连，所有服务器均采用统一连接方式，规范化管理，网线距离可达50米所以机柜走线长度满足且美观,KS-4032M支持4独立远程管理通道，可以实现4位管理员通过远程IP的方式来进行管理。

KVM-1701WH：通过KVM-1701WH的配线与KS-4032M的本地控制端相连接，即可作为机房内的控制平台管理机房内所有的服务器。



扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。



热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。



布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。



稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
