一、 机房描述与需求分析：



客户负1楼机房有4个PC机全部为双DVI显卡输出，现要求在5楼的办公室内的4名工作人员在自己的工作位上均可任意管理所有PC机；

要求画质清晰，全高清DVI接口1080P分辨率；

要求部署简单，不需要破坏原有机房内部结构，在进行安装部署时保证原网络正常运行。

要求具备良好的拓展性，之后如果PC或者工作人员增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。



二、方案设计：



1、系统设计原则



实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、系统总体设计方案



1．方案系统配置:



型号	品牌	产品描述	数量
KM-1502DVT	锐盾（RETON）	2*DVI-I视频，键盘，鼠标，音频，串口信号延长器/距离150米/CAT6&7线材连接/USB2.0/DVI分辨率1920*1080或者1920*1200/支持通过千兆交换机进行持N-N（N≥1）组网实现矩阵管控；发送端	4
KM-1502DVR	锐盾（RETON）	2*DVI-I视频，键盘，鼠标，音频，串口信号延长器/距离150米/CAT6&7线材连接/USB2.0/DVI分辨率1920*1080或者1920*1200/支持通过千兆交换机进行持N-N（N≥1）组网实现矩阵管控；接收端	4

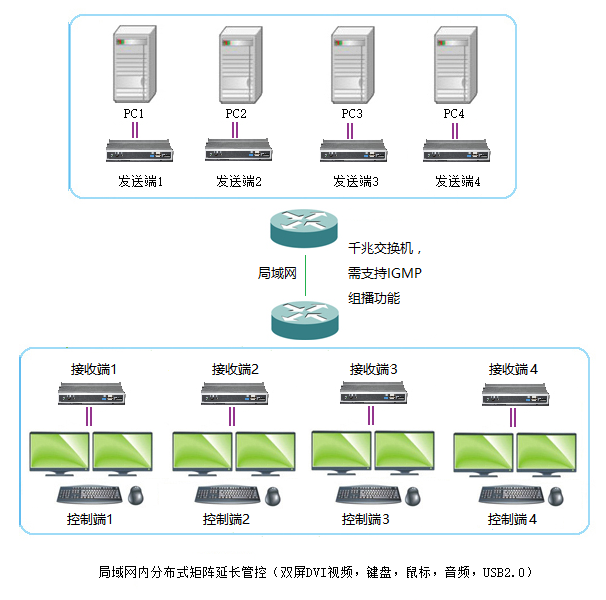

2．方案拓扑图：

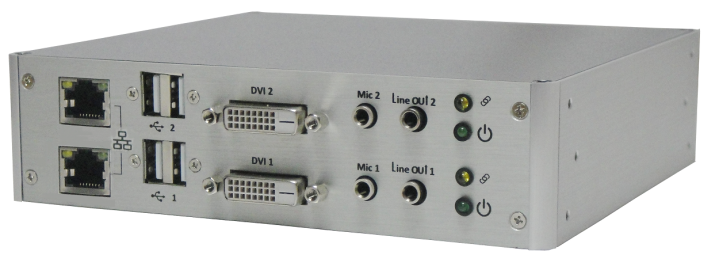

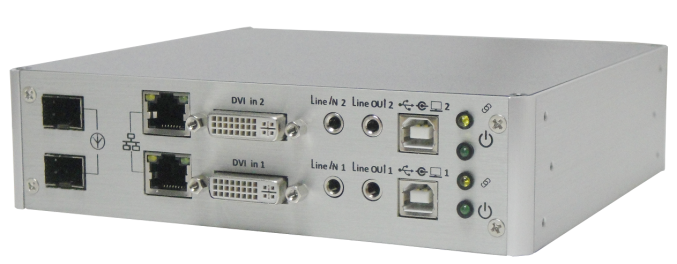

                               KM-1502DVT                                                                   KM-1502DVR







三、方案说明：



本方案被控主机和管理人员的数量可以是1:1，也可以是任意比例；方案要求管理人员能任意管理所有主机，再加上考虑到后续两端的数量可能会继续增加，所以传统的延长器产品不适用，本方案采用更灵活的分布式矩阵式产品。

KM-1502DV产品是一组局域网延长控制设备，可以通过USB键盘、鼠标和显示器控制端在局域网内实现一对多、多对一、多对多矩阵式主机的访问和控制。

可以通过增加KM-1502DVT传送端灵活的增加控制服务器的数量，同样可以无缝接入KM-1502DVR接收端来增加管控人员的数量，可以实现灵活调整，按需布控。

支持多人同时管理多台服务器，任意切换管理不同的服务器。



四、方案实现：



（1）通过配线将KM-1502DVT传送端与被控主机连接，占用到2*DVI和USB的接口。

（2）将管理各自的2*显示器、键盘、鼠标与各自的KM-1502DVR接收端连接好。

（3）此方案为高清视频控制方案，考虑带宽占用，必须要通过支持IGMP组播功能的千兆交换机，组成一个新的局域网，再将4个发送端与4个接收端连入该局域网内。



五、方案特性：



    （1）   通过局域网实现多台服务器主机之间的多人交叉管控；

    （2）   DVI/HDMI信号线传输，高画质影像，支持分辨率达：1920x1200@60Hz；

    （3）   通过菜单选择切换主机，切换方便快捷；

    （4）   具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源；

（5）   易于安装，无需安装软件。

（6）   易于拓展，发送端和接收端可根据情况、根据需求任意增加。

(责任编辑：Reton技术部) 赞
