一、 机房描述与需求分析：



客户机房内有48台服务器，现要求在办公区域的14名工作人员在自己的工作位上均可任意管理所有服务器；



要求画质清晰，全高清HDMI接口1080P以上分辨率；



要求部署简单，不需要破坏原有机房内部结构，在进行安装部署时保证原网络正常运行。



要求具备良好的拓展性，之后如果服务器或者工作人员增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。



二、方案设计：



1、系统设计原则



实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、系统总体设计方案



1．方案系统配置:





型号	品牌	产品描述	数量
KM-150HT	锐盾（RETON）	HDMI视频，键盘，鼠标，音频，串口信号延长器/USB2.0/分辨率4K*2K/支持通过千兆交换机进行持N-N（N≥1）组网实现矩阵管控/支持OSD热键进行切换/发送端	48
KM-150HR	锐盾（RETON）	HDMI视频，键盘，鼠标，音频，串口信号延长器/USB2.0/分辨率4K*2K/支持通过千兆交换机进行持N-N（N≥1）组网实现矩阵管控/支持OSD热键进行切换/接收端	14

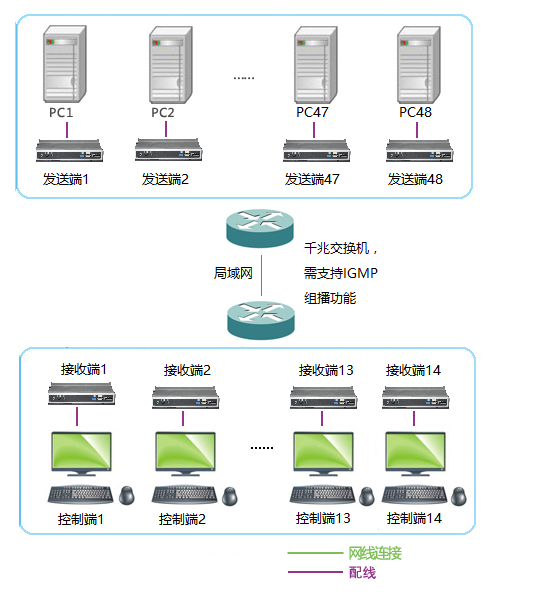

2．方案拓扑图：









                             KM-150HT                                                                                 KM-150HR



三、方案说明：



本方案被控主机和管理人员的数量不是1比1，而且方案要求也是管理人员能任意管理主机，再加上考虑到后续两端的数量可能会继续增加，所以传统的延长器产品不适用，本方案采用更灵活的矩阵式产品。

KM-150H产品是一组控制设备，可以通过USB键盘、鼠标和显示器控制端在局域网内实现一对多、多对一、多对多矩阵式主机的访问和控制。

可以通过增加KM-150HT发送端灵活的增加控制服务器的数量，同样可以无缝接入KM-150HR增加管控人员的数量，可以实现灵活调整，按需布控。

支持多人同时管理多台服务器，任意切换管理不同的服务器。



四、方案实现：



（1）通过配线将KM-150HT发送端与被控服务器连接，占用到HDMI和USB的接口。

（2）将14套键盘、鼠标、显示器与各自的KM-150HR接收端连接好。

（3）局域网先考虑客户是否有现有的局域网且所用交换机为支持IGMP组播功能的千兆交换机，如果有则将48个发送端与14个接收端连入该局域网内，并进行权限设置和分配。

（4）若客户无现成的局域网，则通过支持IGMP组播功能的千兆交换机，组成一个新的局域网，再将48个发送端与14个接收端连入该局域网内，并进行权限设置和分配。



五、方案特性：

    （1）   通过局域网实现多台服务器主机之间的多人交叉管控；

         （2）   DVI/HDMI信号线传输，高画质影像，支持分辨率达：4K*2K@30Hz；

         （3）   通过菜单选择切换主机，切换方便快捷；

         （4）   具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源；

         （5）   易于安装，无需安装软件。
