一、机房描述与需求分析：

       某IDC机房内有40个机柜，每个机柜服务器数量不等，总共大概200台服务器，服务器分散的比较开；要求1、实现无人机房；2、不同城市的用户可以分别登陆指定服务器，用户数量峰值最多可达50人；3、能够管理所有服务器，要求布线简单美观。

    目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

    1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

    2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

    由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

2.1）系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2.2）系统总体设计方案

   1.方案系统配置:

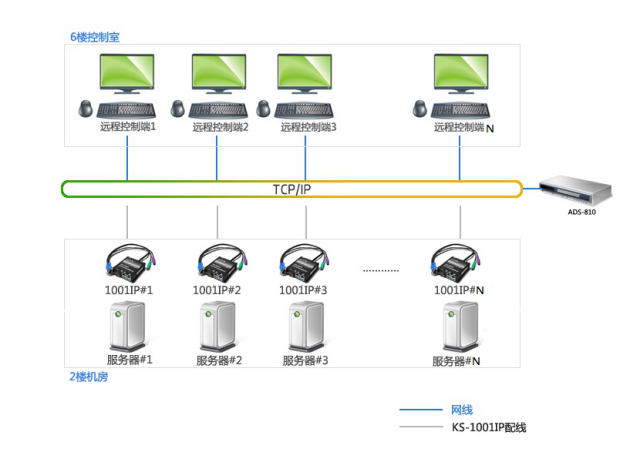

   2.方案拓扑图

   3.方案概述

本方案由于每个机柜的服务器数量不平均也不能确定，服务器数量较多，最重要的是远程登录用户最多50人，而且可以设定管理权限，推荐配置KS-1001IP加管控平台ADS-810。

   4.方案实现

     KS-1001IP：将每台服务器VGA接口及USB接口通过KS-1001IP的配线进行连接，所有服务器均采用统一连接方式，规范化管理；另再将KS-1001IP的网口通过网线连入交换机，配置好IP地址。

ADS-810：将ADS-810集中管控平台也连入当前网络，识别到所有的KS-1001IP，设置不同级别的账户，不同级别的权限。

扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
