一、需求分析

目前客户这边机房内有40台设备，现在要求可以通过1套KVM 系统对着40台主机实现集中统一管理，要求除了本地管控外，在远程端，可以通过网络的方式进行访问。

二、产品选型和方案描述

方案一

1）产品选型

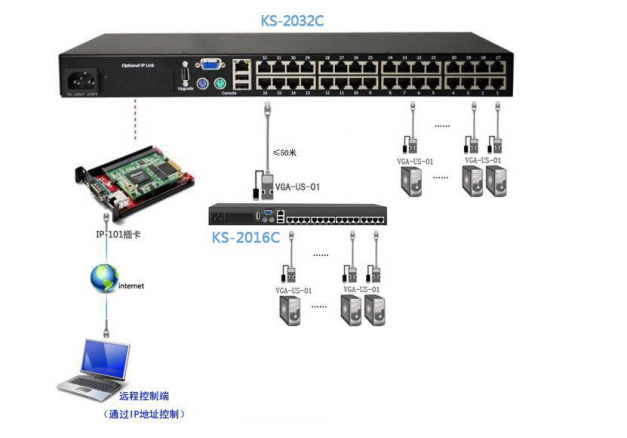

2）方案拓扑图

方案描述

  A.在客户机房内，目前有40台设备，现在给客户配置1个32端口和1个16端口的设备，2台设备进行级联，可以管控47台服务器。

  B.考虑到客户除了本地管控外，还要求远程网络访问，因此，在KS-2032C 设备的预设IP 卡槽上，我司计划配置一个远程网络管理卡，型号为IP-101 ,通过这个卡，用户可以在监控台或者其他地方，通过网络的方式登到到机房内的KVM 上，继而视线对KVM 所连接的服务器的访问。

  C.连接方式：在机房内，通过采用47个VGA-US-01 模块，可以将KVM 和主机连接起来。VGA 模块的网口端接入网线，网线另外一端接到KVM 网口上。VGA 模块带有VGA 和USB 接头的那一端可直接插入主机的VGA 和USB 接口上。

方案二

1）产品选型

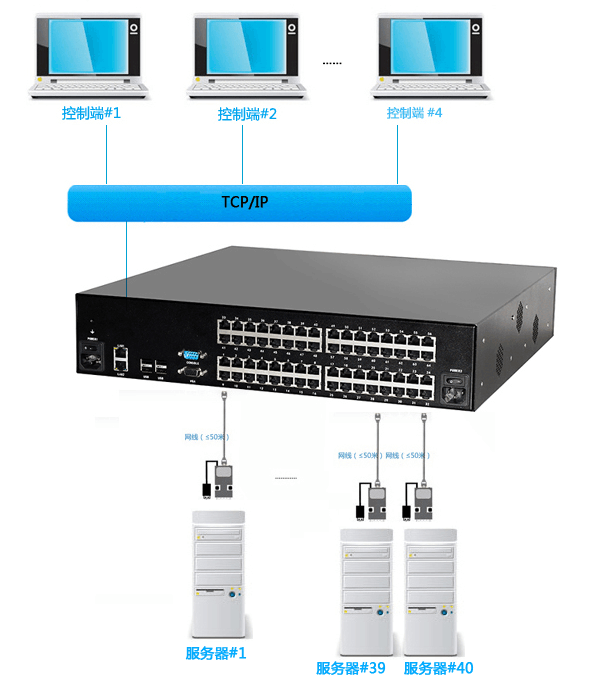

2）方案拓扑图

1. 方案描述

A 根据客户需求，我司计划配置1台4控64的设备，单台可以管控64台主机，该设备支持本地一个管理用户，远程4个用户通过IP 的方式访问和登录到KVM上，管理KVM 所连接的服务器。

B  实现方式：首先，将KS-4064M 安装到相应装置。其次，将所有服务器连接好VGA-US-V3模块，将所有VGA-US-V3模块通过网线连接到KS-4064M主机的输入端口。然后，将KS-4064M的2个网络网络接口中的一个或两个接入到网络实现网络远程集中管理。 最后，网络远程管理可实现局域网内的远程管理及外网的远程管理，主要是通过在远端的管理员电脑IE浏览器中输入设备的IP地址即可在通过用户名密码认证后对所连接的设备进行远程管理。

三，方案优势说明

方案一采用2台数字KVM 级联，配套远程管理卡，支持本地一个用户，远程1个用户的管理权限，这样的方案配置，相比较方案二，在可以帮助用户实现本地及远程管控的前提下，实现了低成本投入。数字KVM 的采用，其本身的高扩展性，后期客户增加服务器，可同步增加同系列或者其他系列的KVM ,来满足客户管控需求。

方案二采用我们的4控64 的KVM 切换器，该设备支持远程4个用户，4个用户可以任意访问任意一台服务器，管理权限不受限制。本方案中KVM 自带虚拟媒体功能，操作者可以将本地服务器文件，数据通过映射方式加载到目标服务器上，实现数据传输。该设备支持二次开发功能，可以根据用户的一些特定要求，进行二次开发。
