一、客户描述及需求分析

    客户这边有一个小型机房，机房内设备有10台，现在要求实现人机隔离式管理，要求在距离机房50米之外的监控室内，安排了2名管理员来实现对这10台设备的管理，要求2名管理者能单独对各自管理的设备实现同步管理，要求2台显示器能同步显示不同画面。

二、方案系统配置

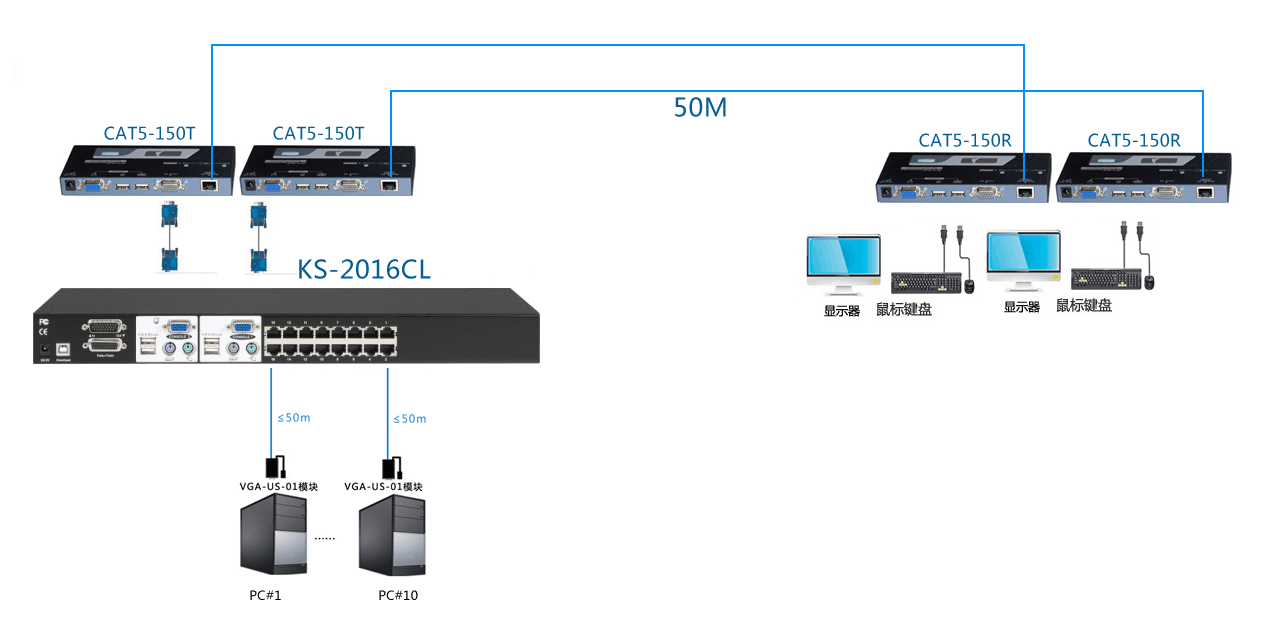

三、方案拓扑图

四、方案实现步骤

1）根据客户要求，将KS-2016CL 放置在机柜内，通过VGA-US-02模块，连接好KVM 与被控主机。

2）在KS-2016CL 的2个控制端口上， 连接2套CAT5 KVM 延长器，将2套延长器的发送端 ，型号即CAT5-150T 分别接到KS-2016CL 2个控制端口上。在操作室内，将2套延长器的接收端，型号即CAT5-150R 分别接到2台显示器上。2套延长器的发送端和接收端之间连入网线。

五．方案优势

1）人机隔离

通过KVM 配套延长器的组合方式，帮助2名管理者实现在操作室内对机房设备的管理，减少了管理者进出机房的不便，节省了时间和人力成本，真正实现了人机隔离的管理模式。

2）安装部署方便

 方案简洁、直观，实现规范化配线布置，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

3） 扩展性

随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以轻松扩展被控设备数量。

4） 实时性高

本套系统中采用纯物理方式实现本地延长，不占用任何网络资源和带宽，确保信号传输的无延时性。
