一、机房描述与需求分析：

大型数据中心机房内有10排机柜，每排机柜大概30台服务器，服务器分散的比较开；要求1、在每个排头机柜设置一台KVM产品能够连接所有服务器；2、在第一排机柜设置一套总控KVM能管理所有机房内服务器；3、当管理员外出不在需要紧急管理时，能提供基于外网的网络管理；4、能够管理所有服务器，要求布线简单美观，尽量减少排与排之间的跨线。

    目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

    1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

    2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

    由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

系统总体设计方案

   1.方案系统配置:

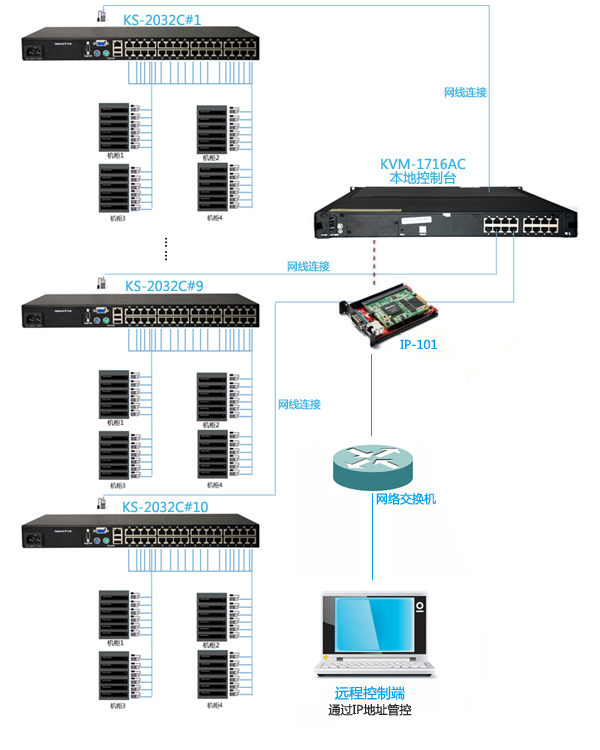

2.方案拓扑图

3.方案概述

本方案由于每个机柜的服务器数量不平均也不能确定，以一排机柜为整体数量在30个，又提到减少排与排之间跨线，所以用管控范围更大的KS-2032C来管理这一排的服务器，一共配置10台，在第一排机柜再放置一台KVM-1716AC将这10台KS-2032C管理起来，配置IP-101给KS-2032C实现管理员外出后的远程管理。

   4.方案实现

KS-2032C：将每台服务器VGA接口及USB接口通过VGA-US-01模块配合网线布线与KVM主机相连，均采用统一连接方式，规范化管理，网线距离可达50米所以机柜走线长度满足且美观。

KVM-1716AC：通过VGA-US-01模块连接每台KS-2032C的控制接口，即可实现在KVM-1716AC上面管理所有服务器。

IP-101：将IP插卡嵌入至KS-2032C的卡槽内，插卡上的网口通过网线连接交换机，即可实现管理员远程访问与管理。

扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。

稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
