一、机房描述与需求分析：

       目前11楼机房内有6个机柜，大概15台服务器，服务器分散的比较开；要求1、在排头机柜设置KVM产品能提供管理员在机柜上管理；2、在1楼的监控室能够实现无延时高清信号，此线路不允许走网络方式；3、当管理员外出不在需要紧急管理时，能提供基于外网的网络管理；4、能够管理所有服务器，要求布线简单美观。

       目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

       1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

        由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

1、系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2、系统总体设计方案

1）方案系统配置:

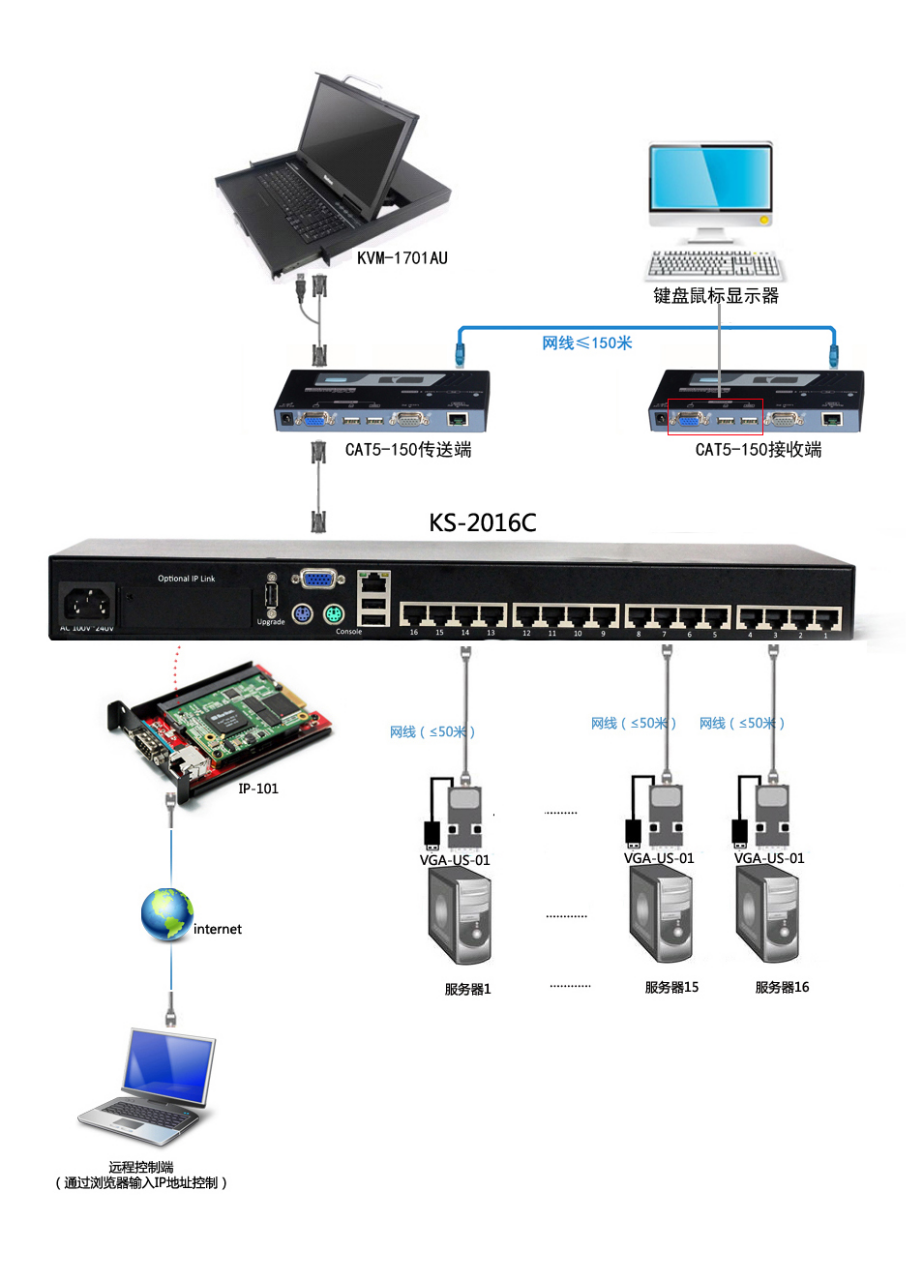

   2）方案拓扑图

   3)方案概述

        本方案由于每个机柜的服务器数量不平均也不能确定，所以用管控范围更大的KS-2016C来管理这15台服务器，机柜本地管理由KVM-1701AU来实现，1楼监控室的信号通过CAT5-150延长送达，再配置IP-101给KS-2016C实现管理员外出后的远程管理。

   4)方案实现

       KS-2016C：将每台服务器VGA接口及USB接口通过VGA-US-01模块配合网线布线与KVM主机相连，均采用统一连接方式，规范化管理，网线距离可达50米所以机柜走线长度满足且美观。

        CAT5-150：将KS-2016C的控制端口通过CAT5-150的配线与其T端相连，R端放置在1楼监控室内连接好键盘鼠标显示器，T端与R端之间采用屏蔽网线连接，距离可达150米，信号高清无延时。

       KVM-1701AU：虽然CAT5-150的T端已经占用KS-2016C的控制端口，但是T端会额外提供一套控制端口，用来与KVM-1701AU相连，即可实现在KVM-1701AU上面管理所有15台服务器。

        IP-101：将IP插卡嵌入至KS-2016C的卡槽内，插卡上的网口通过网线连接交换机，即可实现管理员远程访问与管理。

       扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

       热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

       布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。

       稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。
