一、机房描述与需求分析：

       目前有约40个PC机分散在同一栋单位楼中，现要求实现人机隔离管控，其中约100米左右的分散的30个管理员每人只可管理指定各自PC机，另6个管理员要求支持音视频高清传输且能对剩下10台PC进行交叉管控。

    目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

    1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

    2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

    由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

二、方案设计：

系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

系统总体设计方案

   1.方案系统配置:

   2.方案拓扑图

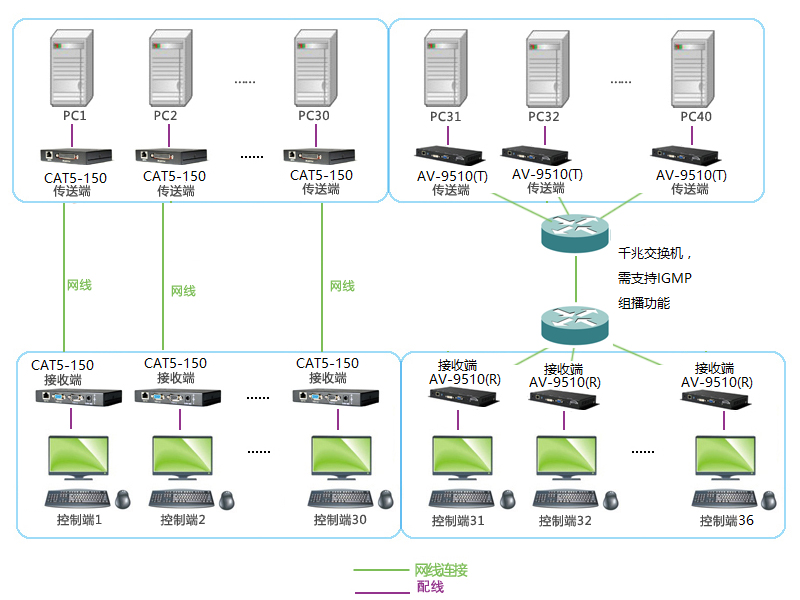

   3.方案概述

       本方案中30台定点延长需要采用CAT5-150设备实现，而特殊要求的支持音视频高清传输交叉管控的10台由矩阵产品AV-9510实现，CAT5-150是基于网线直连传输，而AV-9510是基于TCP/IP网络架构的视频、音频传播，高清影音网络传播设备，组成一个局域网管控系统。

       4.方案实现

       CAT5-150：将每台服务器通过VGA接口及USB接口与CAT5-300发送端（T端）连接，再将T端通过网线与远端的R端直连，将R端放在指定的管理员的操作台上面，由管理员各自通过一套键盘鼠标显示器进行管理，操作方便，均采用统一连接方式，规范化管理。

       AV-9510：将每台服务器通过DVI接口及USB接口与AV-9510发送端（T端）连接，再将T端通过网线连接至网络交换机的上面，在远程操作台上面每个管理员均配一台AV-9510接收端（R端），也连入本地局域网当中，再各自通过一套键盘鼠标显示器进行管理，操作方便，均采用统一连接方式，规范化管理。

       扩展性：可满足将来服务器的扩展性，增加的服务器整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。
