一、客户描述及需求分析

       学校机房目前服务器的数量200台，分布在1-10号机柜里面，每个机柜的间距是在2米左右。现在要求对这200台服务器实现集中本地管控，并且要求在远程端，通过TCP/IP 网络可以访问和管理本地机房内的服务器。

1) 对于1-10号机柜内的服务器，要求在每个机柜里面放置1-2台KVM 切换器，可以实现对本机柜内的服务器进行管控。

2) 在监控室内，客户要求可以通过一套键盘鼠标显示器，实现对本地机房内的服务器的管控。

3）在远程端，客户要求通过网络的访问访问和管理本地的服务器。

二、方案系统配置

三、方案实现

3.1 方案说明

     学校机房内目前服务器总量是200台，分布在1-10号机柜中。要求在每个机柜里面配置1-2套KVM切换器，可以将本机柜内的服务器管控起来。另外在控制端，要求通过网络的方式访问和管理机房的任意一台服务器。

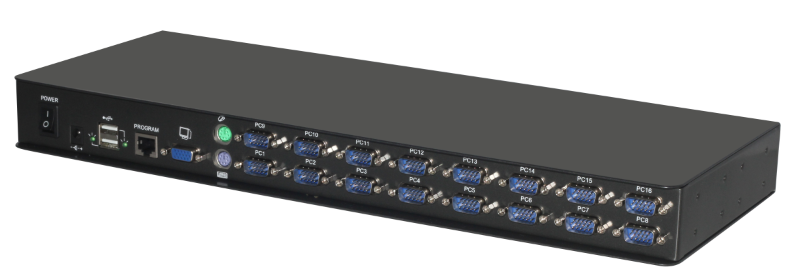

   我司计划将这10个机柜分成2组。1-5号机柜为一组，6-10号机柜为一组。在1-3号机柜内，各配置一台16口模拟KVM 切换器（KS-2016UP ) ，每台KS-2016UP 配置16根标配的1.8米VGA信号连接线，将KVM 与本机柜内的16台服务器连接起来，这样，每个机柜剩余4台服务器需要管控，我们计划将1-3号机柜内剩余的总共12台服务器，通过在2号机柜内再配置一台KS-2016UP ,搭配12根5米长度VGA信号线，将这12台服务器连接起来。2号机柜内的2台KS-2016UP 不进行级联

      对于4-5号机柜，我们计划在4号和5号机柜内，各配置一台KS-2016UP ,每台KS-2016UP 通过配置16根1.8米长度的VGA信号线将KVM 与服务器连接起来，这样，4号机柜内和5号机柜内各剩下4台服务器需要管控，我们计划在4号机柜内配置一台8口切换器（KS-2008UP) ,通过配置4根5米VGA信号线，4根1.8米VGA信号线，将KS-2008UP 和这8台服务器进行管控。

以此类推，对于剩下的6-10号机柜，我们采用同样的方式进行配置。

     最后，在10号机柜内，我们放置一台KS-2016C 作为顶层，与1-10号机柜内的所有KVM 切换器进行级联。16端口数字KVM设备，KS-2016C的16个RJ45端口通过标准5类线/6类线连接，网线的另一端连接在计算机接口模块VGA-US-01的RJ45端口，VGA-US-01的VGA接口连接到1-10好机柜内的所有KVM 切换器VGA视频口实现视频传输，USB接口服务器的USB接口实现键盘鼠标控制信号传输；另外搭载在KS-2016C设备上的IP-101的RJ45端口通过标准5类线/6类线连接交换机即可实现TCP/IP管控通道的搭建。以上即可实现连接单个机柜的服务器的BIOS级别的管控以及服务器的关机，休眠以及唤醒。

3.2 方案拓扑图

五、方案功能

     （1）集中性：通过使用KVM 系统，用户可在终端通过一台设备就能实现对这200台服务器的高度集中统一管控。

（2）良好的扩充性：可满足将来服务器的扩展性，用户在未来可以根据服务器数量的增加适当增加KVM 切换器的数量。

     （3）控制用户：实现远程IP用户针对管理单元中的服务器的BIOS级别管理以及开关机。

     （4）高性价比： 数字与模拟KVM 切换器的配套使用，相比纯数字KVM 解决方案，在满足客户需求的前提下，还能帮助管理者节省不少经济成本，对于这种中小型机房中心来说，是不错的选择。
