一、客户描述及需求分析

       某单位IDC机房内原有服务器及KVM设备，只能实现本地管理，目前需实现网络远程管理机房内所有服务器设备，在原有机房环境基础上升级，将只有本地控制的KVM设备使用网络远程管理设备升级成为能通过网络进行远程集中管理，机房内原有KVM数量为100台左右。

    综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。

 二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

 三、方案系统配置

四、方案实现

       KVM远程集中管理系统，整个KVM系统由4套KVM子系统组成，每个子系统由一台KS-2032C、一片IP-101网络管理插卡组成；通过这4套子系统实现4本地管理员通道及4网络管理员通道。管理员通过IP网络登录IP-101设备，远程控制KVM主机，并进入到底层的原有模拟KVM设备实现对原有模拟KVM及连接的服务器设备进行管控。

    方案实现步骤如下：

• 将KS-2032C+IP-101通过配的VGA转接模块连接到所需要控制的原有模拟KVM设备的本地控制端口（VGA及USB键盘鼠标接口）实现对模拟KVM的管控。
• 通过将KS-2032C增加IP-101网络管理模块连接到网络交换机内实现网络（局域网/广域网）远程管理所控制的原有模拟KVM及所连接的服务器设备。
• 如需要可在KS-2032C上连接一套键盘鼠标显示器或RETON 品牌三合一机架式控制台KVM-1701AU实现本地控制。
• 4组KS-2032C+IP-101能管理128台模拟KVM设备及所连接的所有服务器。

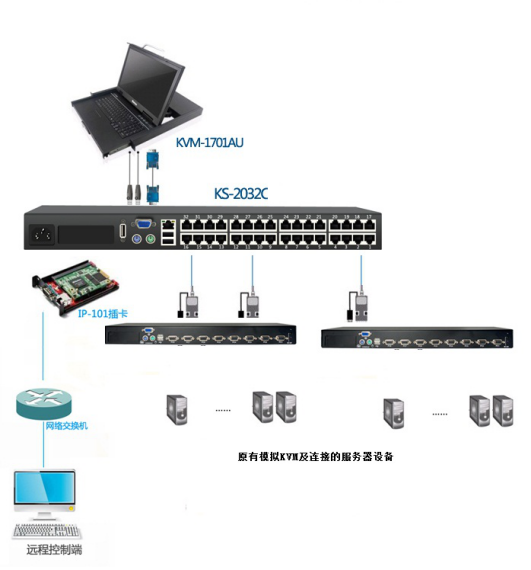

五、方案拓扑图
