某大型企业数据中心机房集中管理解决方案
发布时间:1357456694 作者:Reton技术部.Deng一、项目描述与需求分析:
某大型企业数据中心的服务器需要使用一套管理平台将服务器资源进行整合,实现集中统一安全管理。
1)可以实现本地机房集中管控,需要一台17寸的三合一的液晶套件作为本地机房集中管控的控制台。
2)用户可以通过TCP/IP功能进行登录管理。实现远程IP管理。
3)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时原网络正常运行。
4)良好的拓展性,能够兼顾之后由于业务需要新增的IT硬件设备。由于这是第一期工程服务器大概在300台,第二期还会增加300台。所以良好的扩展性很有必要。
由于以上几点,本方案充分考虑了贵单位及所有分支机构服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。
二、方案设计:
1、系统设计原则
稳定性及安全性
开放性和标准化
可扩充性
实用性,适应用户实际应用环境
2、系统总体设计方案
2、1方案系统配置:
型号 |
品牌 |
产品描述 |
中国 RETON |
1U机架式/17'LCD/三合一产品/PS2接口/分辨率1280*1024 75Hz/交流供电 |
|
中国 RETON |
数字KVM产品,支持1本地控制和1个远程控制,32个RJ45口,CAT5线连接,1U机架式 |
|
中国 RETON |
连接在服务器一端,与切换器通过CAT5连接, 适用于 CAT5 切换器,USB接口(PS2接口) |
|
中国 RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |
2、2方案说明:
方案概述:
由于贵单位机房服务器数量大概300台左右,需要实现本地和远程集中管理,我们计划配1701A三合一控制台和KS-2032C设备,搭载1块IP-101模块,这样就能够实现对300台服务器的统一管理,1本地控制端,1远程控制端。将所有的服务器和设备的管理进行集中控制。
1. 方案实现:
1) 用普通5类线将每台服务器通过VGA模块连接至KS-2032C,VGA模块有信号增强的作用。所以在50米以内连接服务器,不会出现信号衰减,切换器之间的级联也支持50米以内。
2) 由于用户服务器有300台左右,可以使用KS-2032C进行树状级联,需要一台KS-2032C做顶层,下面级联10台KS-2032C,再在顶层KS-2032C控制端连接1701A控制台,这样就可以实现本地机房集中管控。在顶层KS-2032C再搭载1块IP-101模块,就可以实现远程IP集中管控。
3.方案功能:
控制用户:可以实现1远程1本地集中管控服务器机房。
可管理性:管理者可以通过远程IP地址管理机房内所有服务器,也可以在本地机房通过1701A控制台来进行集中管控。
安全性:用户登录采用使用SSL安全登入,所有传输数据都有密码保护。
连接线缆:本方案全部采用普通五类线连接,而且支持不同品牌的CAT5、CAT5e和CAT6,支持机房原有线缆的利用,远程IP用户通过TCP/IP操作访问没有时间、距离、空间的限制。
扩展性:本方案考虑到后期还会增加300台左右服务器要管控,在顶层KS-2032C再级联10台KS-2032C就可以完全管控了。
4.方案特点
方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。
支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。
整套系统内的设备都是即插即用:可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。

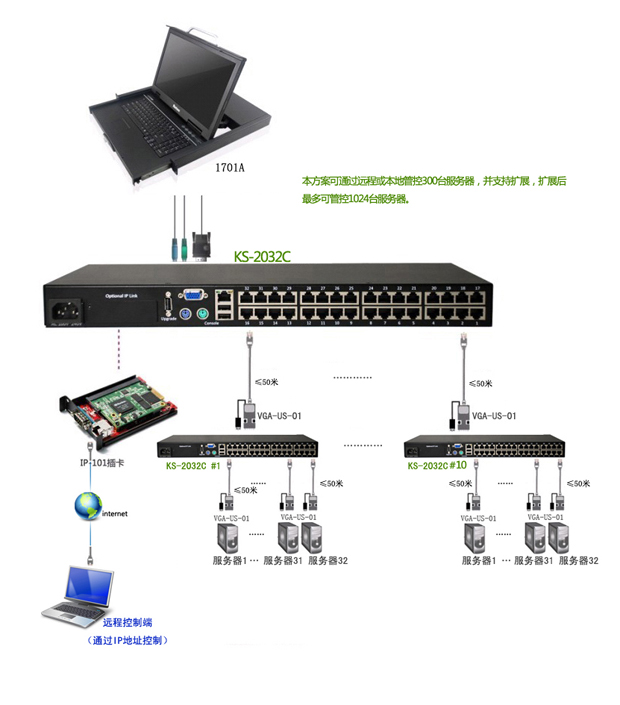

三,方案拓扑图:
