机房设备集中管控解决方案
发布时间:1351842991 作者:Reton技术部.Li一、客户描述及需求分析
某单位机房内分别有100台左右台服务器，5管理员分组管理，现需要每个管理员分别管理其中的20台服务器，需要实现本地及网络远程的集中管理解决方案。依照客户需求可使用以下三种方案实现客户需求。
二、机房KVM监控管理系统设计方案
安全性: 使用密码保护安全机制
高扩充性: 可简单扩充系统的设备数量与管理功能
便利性: KVM利用专业连接线延伸联机距离
独立管理能力: 精密的架构,有效整合机房管理作业
兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本
三、方案详细配置说明
方案一：
|
型号 |
品牌 |
产品描述 |
|
（5台） |
中国RETON |
本地和远程控制；通过使用延长器本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200 60~75Hz |
|
IP-101 （5台） |
中国RETON |
远程管理IP插卡；适用于COMBO及CAT5类切换器，远程管理分辨率达到1600*1200 |
|
（可选5台） |
中国RETON |
1U机架式；17英寸LCD显示器；三合一产品；USB或PS2接口；分辨率1280*1024 交流供电 |
方案一说明：
KVM集中管理系统，整个系统构架由RETON远程计算机管理方案中的5台32口数字KVM（KS-2032C）配合5块IP-101网络管理模块来实现的管理20台服务器。KS-2032C配合VGA模块连接到服务器，使用一套键盘鼠标显示器或选择一台KVM-1701A就可以实现本地机房管理，通过将IP-101模块连接到网络中可以实现网络（局域网/广域网）远程管理，最多实现级联管理1024台服务器。
1）KS-2032C通过配套的VGA-US-01或VGA-PS-01模块连接所需要管理的机柜中的服务器。
2）通过在本地端使用一套键盘鼠标显示器或KVM-1701A连接到KVM切换器就能实现机房内服务器的本地集中管理。
3)将IP-101插入KS-2032C中，将IP-101接入网络（局域网或广域网）中，远程管理员只需在电脑中输入IP-101设备的IP地址即可远程访问机房中20台服务器/KVM切换器，IP-101可满足15个管理员同时登陆同一台服务器并实现其中一个管理员管理。如被控服务器支持通过网络唤醒功能则通过IP-101配合KS-2016C可实现远程机房设备开机、关机、待机、休眠及唤醒功能（服务器支持网络远程唤醒功能），实现无人值守机房。
4）100台服务器分为5组，每组配置方式都一样，实现5管理员分组管理100台服务器需求。
方案一拓扑图：
方案二：
|
型号 |
品牌 |
产品描述 |
|
（5台） |
中国RETON |
本地和远程控制；通过使用延长器本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200 60~75Hz |
|
（5台） |
中国RETON |
本地和远程控制；通过使用延长器本地控制支持300米距离；16个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200 60~75Hz |
|
IP-101 （5台） |
中国RETON |
远程管理IP插卡；适用于COMBO及CAT5类切换器，远程管理分辨率达到1600*1200 |
|
KVM-1701A （可选5台） |
中国RETON |
1U机架式；17英寸LCD显示器；三合一产品；USB或PS2接口；分辨率1280*1024 交流供电 |

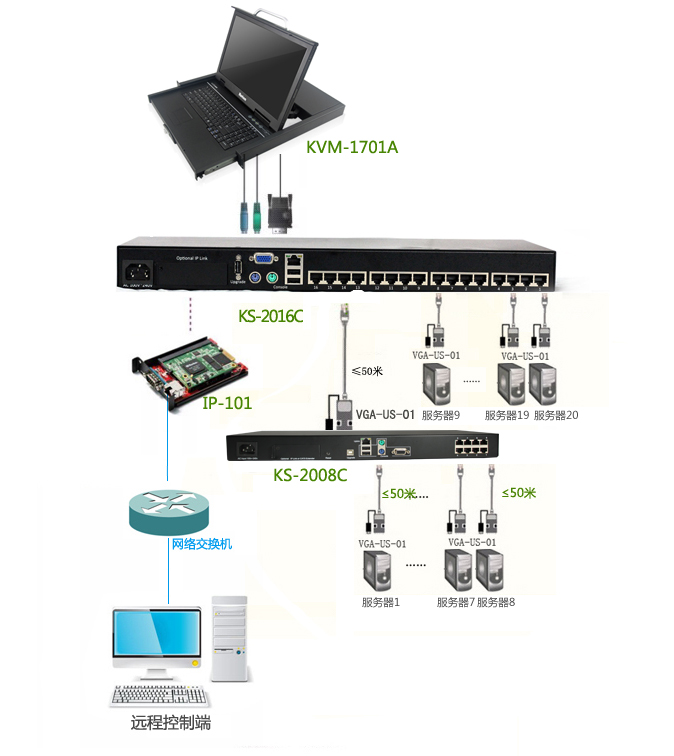

方案二说明：
KVM集中管理系统，整个系统构架由RETON远程计算机管理方案中的5台16口数字KVM（KS-2016C）级联5台KS-2008C，并在每台KS-2016C上插入一块IP-101网络管理模块来实现分5组管理100台服务器。KS-2016C配合VGA模块连接到服务器，使用一套键盘鼠标显示器或选择一台KVM-1701A就可以实现本地机房管理，通过将IP-101模块连接到网络中可以实现网络（局域网/广域网）远程管理，最多实现级联管理512台服务器。
1）KS-2016C通过配套的VGA-US-01或VGA-PS-01模块连接所需要管理的机柜中的服务器。
2）将KS-2008C级联到KS-2016C上实现对20台服务器的本地管理。
3）通过在本地端使用一套键盘鼠标显示器或KVM-1701A连接到KVM切换器就能实现机房内服务器的本地集中管理。
4) 将IP-101插入父层KS-2032C中，将IP-101接入网络（局域网或广域网）中，远程管理员只需在电脑中输入IP-101设备的IP地址即可远程访问机房中20台服务器/KVM切换器，IP-101可满足15个管理员同时登陆同一台服务器并实现其中一个管理员管理。如被控服务器支持通过网络唤醒功能则通过IP-101配合KS-2032C可实现远程机房设备开机、关机、待机、休眠及唤醒功能（服务器支持网络远程唤醒功能），实现无人值守机房。
5）100台服务器分为5组，每组设备包含一台KS-2016C、一台KS-2008C、一块IP-101插卡及一台可选的KVM-1701A，实现5管理员没人管理20台服务器实现100台服务器的本地及网络远程的集中管理。
方案三：
|
型号 |
品牌 |
产品描述 |
|
KS-2016UP （5台） |
中国RETON |
本地和远程控制；通过使用延长器本地控制支持300米距离；16个切换端口/VGA线缆连接，标准配线1.8米，最远5米配线/1U机架式／分辨率1920*1440 60~75Hz |
|
KS-2008UP （5台） |
中国RETON |
本地和远程控制；通过使用延长器本地控制支持300米距离；8个切换端口/VGA线缆连接，标准配线1.8米，最远5米配线/1U机架式／分辨率1920*1440 60~75Hz |
|
IP-101 （5台） |
中国RETON |
远程管理IP插卡；适用于COMBO及CAT5类切换器，远程管理分辨率达到1600*1200 |
|
KVM-1701A （可选5台） |
中国RETON |
1U机架式；17英寸LCD显示器；三合一产品；USB或PS2接口；分辨率1280*1024 交流供电 |
方案三说明：
KVM集中管理系统，整个系统构架由RETON远程计算机管理方案中的5台16口模拟类KVM（KS-2016UP）级联5台KS-2008UP，并在每台KS-2016UP上插入一块IP-101网络管理模块来实现分5组管理100台服务器。KS-2016UP使用VGA线缆连接到服务器，使用一套键盘鼠标显示器或选择一台KVM-1701A就可以实现本地机房管理，通过将IP-101模块连接到网络中可以实现网络（局域网/广域网）远程管理，最多实现级联管理512台服务器。
1）KS-2016UP通过标准1.8米VGA配线（最远5米）接所需要管理的机柜中的服务器。
2）将KS-2008UP级联到KS-2016UP上实现对20台服务器的本地管理。
3）通过在本地端使用一套键盘鼠标显示器或KVM-1701A连接到KVM切换器就能实现机房内服务器的本地集中管理。
4) 将IP-101插入父层KS-2016UP中，将IP-101接入网络（局域网或广域网）中，远程管理员只需在电脑中输入IP-101设备的IP地址即可远程访问机房中20台服务器/KVM切换器，IP-101可满足15个管理员同时登陆同一台服务器并实现其中一个管理员管理。
5）100台服务器分为5组，每组设备包含一台KS-2016UP、一台KS-2008UP、一块IP-101插卡及一台可选的KVM-1701A，实现5管理员没人管理20台服务器实现100台服务器的本地及网络远程的集中管理。

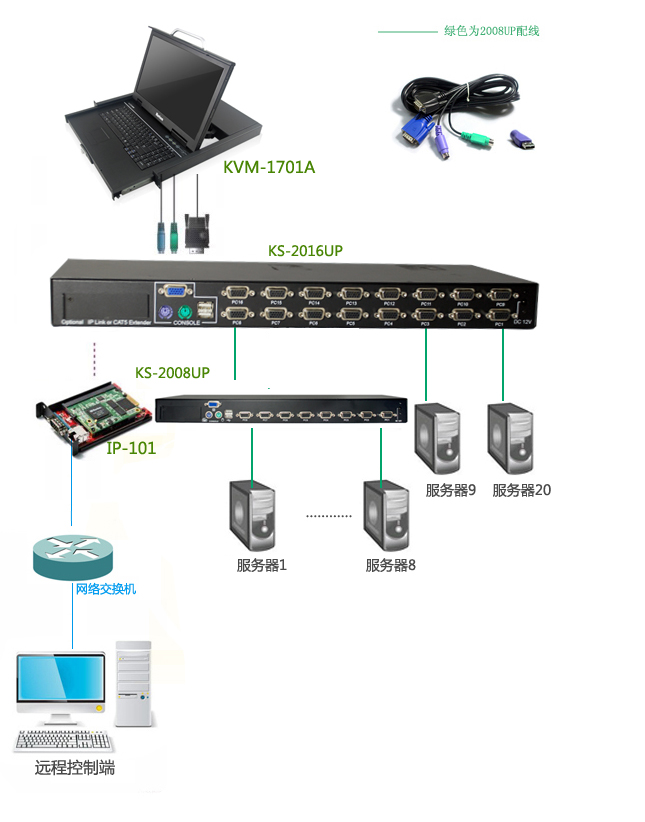

方案三拓扑图 ：
四、方案优势说明：
集中管理： 数字类切换器KS-2032C、KS-2016C、KS-2008C、KS-2016UP、KS-2008UP集中管理机房服务器，并将所连接的电脑在OSD菜单中体现出来，同时可对所有服务器进行重命名实现人性化管理，可通过多种方式（按键，热键，OSD菜单）进行切换，也可实现自动扫描等多种功能；
远程管理：通过使用IP-101远程IP插卡实现网络的远程管理功能，实现网络远程开关机（完全死机只能物理重启除外），休眠，唤醒功能；
全域访问能力：远程IP用户可以位于任何有网络存在的地方或在局域网内通过TCP/IP登录控制所有服务器及网络设备；
快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需选中相应设备即可接入和控制任何一台机房设备；
友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面（如客户需求可提供英文界面）。
安全强度高：用户分级权限管理、数据安全加密传输、简单日志审计功能构成完整的安全体系。
可靠性：在KVM切换器关机或出现故障时，所有设备具备断电保护功能，能不影响所连接的服务器及网络设备正常工作。变更KVM切换器非常方便，只需将所需变更的切换器通过配线与服务器相连，对IP-101模块也只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM切换器为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM切换器设置为单机模式，IP用户可不通过主服务器直接登录KVM切换器访问控制服务器设备。
实用性：KVM切换器1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端模拟类分辨率达到1920*1440，数字类和IP端均支持高达1600x1200 显示分辨率。
升级能力：KVM切换器和接口模块均可在线升级，KVM切换器为操作系统级升级，接口模块升级支持断点续传。
支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。
用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有网络，不会增加网络设备投资，不会占用业务网络带宽。
系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。
安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；模拟类切换器使用特制VGA信号线连接，集成了VGA视频信号机USB/PS/2键鼠信号。
扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，设备有端口预留，如增加设备超出预留端口数则只需要增加KVM切换器就可以轻松扩展被控设备数量。
整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM切换器和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
