RETON 数字KVM 解决多服务器管控难题

发布时间:1351219532 作者:Reton技术部.Lu

       一.项目描述与需求分析:

         1、 客户需求

       目前贵单位网络中心机房内有572台服务器,分别分布在1楼和2楼。1楼放置的服务器的总数是332台,分布在4个机房内。2楼的服务器总数是240台,分布在4个不同的机房内。现在要求在3楼,通过几组控制端,对所有的服务器进行管控。



        2、需求分析

       网络中心机房需要建立一个能够对机房进行简便有效的管理方式,实现通过控制中心能够对这572台服务器进行分组管控。因此我们需要采用支持跨平台支持能力的KVM解决方案,并通过集中的管理方式,以协助IT管理人员有效的访问及管控服务器。



       二、方案设计:

      1、系统设计原则

       稳定性及安全性

       开放性和标准化

       可扩充性

       实用性,适应用户实际应用环境



       2、系统总体设计方案

       2、1方案系统配置:

型号

品牌

产品描述

KS-2032C(19套)

      RETON

本地控制和远程控制,32个切换端口,CAT5线连接,1U机架式

VGA模块(572个)

      RETON

连至服务器一端,与切换器通过CAT5线连接, 适用于 CAT5 切换器,USB接口

IP-101

      RETON

远程管理IP插卡,适用 COMBO 及CAT5 切换器





       2、2方案说明:

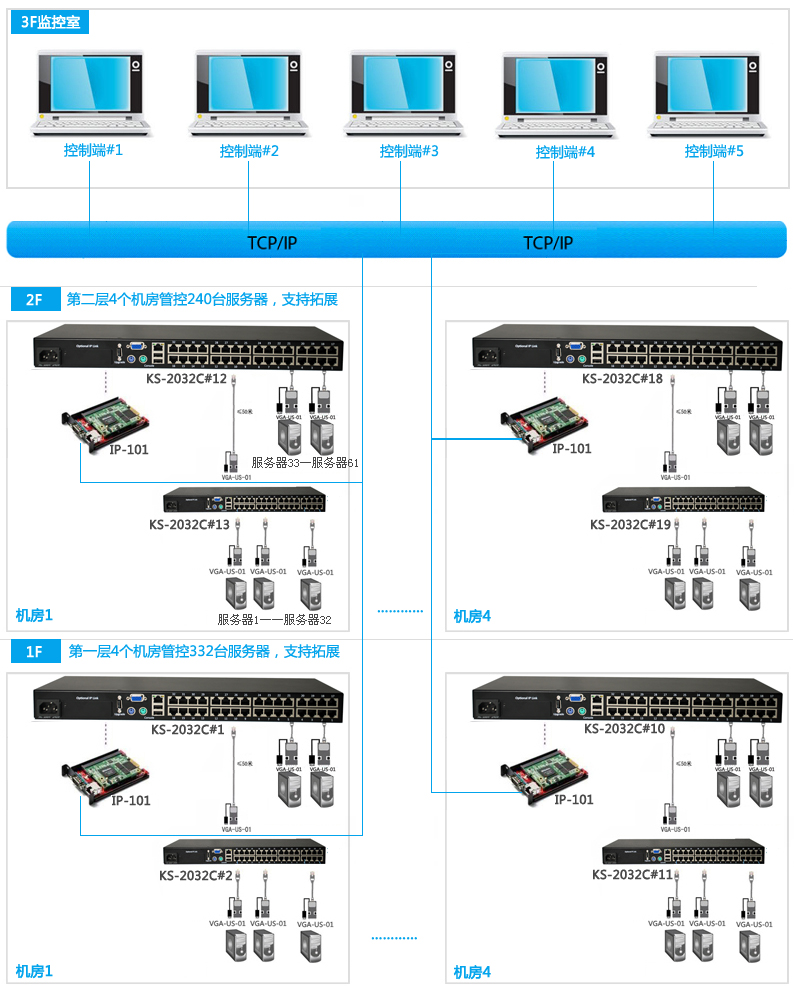

       1方案拓扑图

       2方案概述:

       由于贵单位的572台设备是分布在1楼和2楼这2个不同的楼层,在每个楼层,将这这些服务器分布在4个不同的机房内。我们计划在每个机房内配置2-3套KS-2032C设备,实现对8个机房内的服务器的管控。同时考虑到用户要求3楼监控室内对所有的服务器进行分组管理,我们计划在这8个机房内,配置8个IP-101(远程管理卡),搭配KS-2032C使用,实现在监控室对不同楼层服务器的访问和管理。



        3方案实现:

       整个系统构架由RETON KS-2032C 19套,搭载8个IP-101(远程管理卡),实现对网络中心机房内572台服务器的本地延长管控。将每套KS-2032C连接到需要被管理的服务器上,在KS-2032C 的CAT5 口接网线,网线接VAG-US-01转换模块,通过VAG模块来连接服务器。



        . 方案功能:

       灵活便捷的管控方式:在本方案中,通过多套KVM 设备,既可以实现对572台服务器的管控,同时通过对服务器的分组命名,又可以便于管理者在管控时迅速查找相应的服务器。

       连接线缆:本方案全部采用普通五类线连接,而且支持不同品牌的CAT5、CAT5e和CAT6,支持机房原有线缆的利用

       扩展性:可满足将来服务器的扩展性,通过增加VGA模块可以把新增加的服务器整合到KVM系统中,布线连接完成可投入正常应用。



        . 方案特点

       方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。

       支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。

        整套系统内的设备都是即插即用:可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。





(责任编辑:Reton技术部.Lu)
