客户现状及需求

       某设计公司目前的机房其中部署1套DELL刀片服务器以及1套IBM刀片服务器，共19片刀片；还有其他机架式服务器共18台，目前没有实现统一的管理技术，目前IT部门计划采用一套设备实现服务器的统一管理。网络中心机房需要建立一个能够对机房进行简便有效的管理方式，需要一个能够远程控制的管理设备，减少IT人员频繁的由于服务器状况连接线缆进行本地操作带来的风险，要求能够一套设备支持现有服务器的管控，设备能够支持多平台，产品具有良好的拓展性。

       IT部门计划采用一套设备实现19片刀片服务器及18台机架服务器的统一管理，而且要考虑到刀片的高密度的应用环境，要求本地控制平台能够实现具备易管理、易监测的控制目的，因此我们需要采用支持跨平台支持能力的KVM解决方案，集中管控，以协助IT管理人员能够通过控制平台有效的访问及管控服务器。+

       方案说明

       KVM集中管理系统，如下图所示，考虑到客户有应用高密度刀片，整个系统构架由RETON 1701RD一套，配置37个T-CAT5-U计算机接口模块，以实现通过一套设备集中管控37台服务器，可以在1701RD控制平台实现37台服务器的服务器的BIOS级操作。考虑到未来扩充，增加新的服务器时，只需在现有基础上增加计算机接口模块，即可实现拓展管理，共计可以管控64台服务器。

       1701RD通过网线连接计算机接口模块T-CAT5-U的IN端口，计算机接口模块直接连接至服务器VGA端口及USB点口，T-CAT5-U的OUT端口通过网线连接至下一个计算机接口模块的IN端口，依次下连，共计37个，即可实现对37台服务器的统一管控实现BIOS级别的操作。

       产品配置：

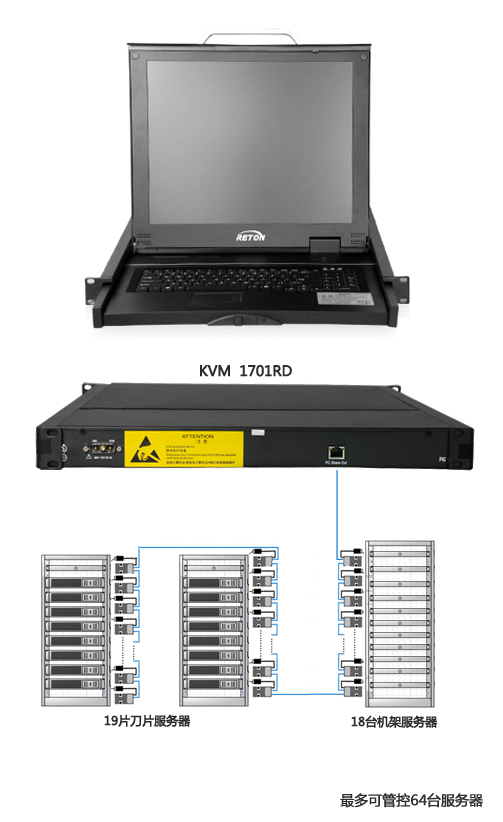

       方案拓扑图：

       方案优势

       高弹性扩充能力: 只需要增加计算机接口模块，即可达到扩增目的.

       成本效益佳: 大幅缩减数据中心硬设备需求,减少机房使用空间;仅占用1U的机架空间,并可支持多种操作系统:Windows,Linux,Mac 及SUN

       独立管理能力: 精密的架构,有效整合机房管理作业

       安装简易,用途广泛:安装简易并且可轻易整合企业既有的计算机架构.只要接上正确连接线,安装程序即算完成,不需加装任何软件

•
