能兼顾新增的IT设备管控解决方案
发布时间:1345534641 作者:Reton技术部.Zhou一、客户描述及需求分析
贵公司机房共有6台服务器,但会随着业务的增加,机房未来可能拓展到12台。未来的机房,服务器及附属和衍生设备可能堆积于机房之内,造成线缆纷杂的情况,很不利于机房的正常工作,也不利于机房管理人员检查和维修。现在需要用本地集中管控:要求有工作人员可以在机房内,对所有的服务器进行本地集中管控;但仅限于对每个机柜中服务器进行集中管控。
远程安全管控:客户要求能需要做到能在非工作时间,管理人员可通过远程操作,以解决服务器的突发故障;并能远程管控的安全性。
要求部署简单,不能破坏原有机房内部结构,在进行安装部署时原网络正常运行。要求具备良好的拓展性,之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。
基于以上分析,为了更好的进行系统运行维护管理,迫切需要对机房管理设备进行升级,以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。
二、机房KVM监控管理系统设计方案
安全性: 使用密码保护安全机制
高扩充性: 可简单扩充系统的设备数量与管理功能
便利性: KVM利用专业连接线延伸联机距离
独立管理能力: 精密的架构,有效整合机房管理作业
兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本
三、方案设计说明:
基于描述,在充分分析客户需求后,为客户推荐三种可行性解决方案,以供客户参考和选择,如有变动和建议,请及时与销售联系,以便做出相应的方案设计修改。
四、方案系统配置及数量
产品型号 |
产品品牌 |
产品说明 |
KS-2016C 1台 |
中国RETON |
支持双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源 |
IP-101插卡 1块 |
中国RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |
五、方案实现说明
贵公司机房现有6台服务器,可以通过标准5类线或标配的VGA信号线,连接一台KS-2016C主机,来满足本地集中统一控制的需求。KS-2016C主机搭载IP-101模块,将其连接到网络交换机端口实现服务器的集中IP远程管控,这样就可以实现远程IP集中管理。KS-2016C主机共有16个端口,连入现有的服务器后,还预留出10个端口,能够兼顾之后由于业务需要新增的IT硬件设备。

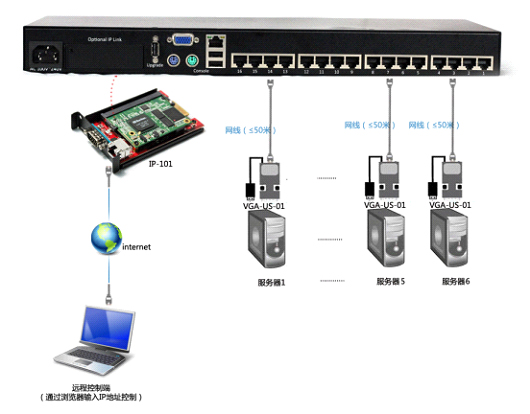

六、方案拓扑图
七、方案优势说明
(1)方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。
(2)布线灵活,传输距离长:采用网线连接服务器和切换器,有效延伸管控距离,距离(切换器主机到服务器主机)可达40米。适用于小型机房管理控制分散部署的服务器。
(3)如采用USB的VGA模块(VGA-US-01),则具备热拔插功能,可直接增加或移除服务器或电脑而无需关闭KVM电源。
(4)通过树状级联8口、16口或32口KVM切换器,最多可控制1024台服务器;可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。
(5)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。
(6)节省机房空间:同时权衡用户投资、可用性和扩展性,使用户在目前条件下以较小的投资,获得的使用效率。
