引言：方案采用级联的方式来进行集中统一控制，通过16口级联32口数字类KVM的方式，成功解决了多区域的近端远程管控问题。

       一、客户描述及需求分析

       某集团公司内分为10个区域，每个区域30台服务器，统一为USB接口；但是分布比较纷杂，导致服务器之间距离较为分散。同时线缆繁杂，每个机柜里都配备了一套键盘、鼠标、显示器，或者在远程通过Telnet进行管理，不能对服务器进行更深层次操作，存在安全隐患，管理效率低。

       目前该公司要对内部设备实施统一管理，便于集中管理所有区域内的服务器，并且需要做到能在非工作时间，管理人员可通过远程操作，以解决服务器的突发故障。

       客户要求机房内共有所有服务器，能够通过一个本地端和一个远程端进行集中控制，并且设备应具有嵌入式的操作菜单。

       同时，为规范机房布线，要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如：PS/2、USB、SUN、Console口等，并在多种软件系统平台间“无缝”切换。

       如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。最后需要，灵活有效安全防护。

        综上所述，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。

       方案决定采用具备跨平台支持能力的KVM解决方案，并透过集中且分层式的管理模式，以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

       二、机房KVM监控管理系统设计方案

        安全性: 使用密码保护安全机制

       高扩充性: 可简单扩充系统的设备数量与管理功能

       便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本

        三、方案系统配置及数量：

       四、方案实现及说明

       方案推荐RETON 数字KVM产品，采用级联的方式来进行集中统一控制。每台服务器连接VGA-US-01计算机接口模块，通过标准5类线连接至KS-2032C主机，共10台KS-2032C主机与顶层的一台KS-2016C采用树状级联，KS-2016C主机搭载IP-101模块，IP-101模块接口通过普通5类线，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

       KS-2016C数字类的切换器，因为连接服务器的信号线，是通过CAT5网线来完成的，所以距离方面不受限制，KS-2016C有16个端口，用于级联10台KS-2032C主机，还可以预留6个端口作为备用。

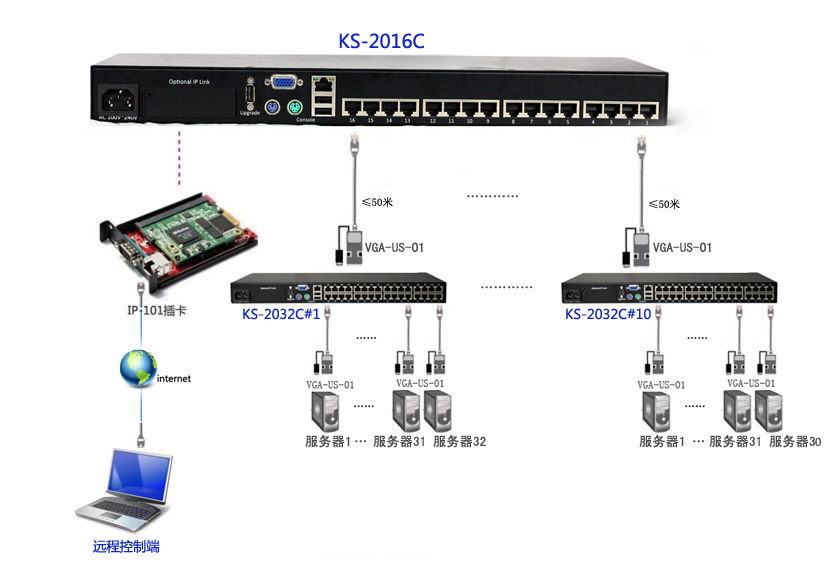

        五、方案拓扑图：

       六、方案优势说明：

       全域访问能力：远程IP用户可以位于任何有OA网络存在的地方，通过TCP/IP登录控制所有服务器及网络设备；

       快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需鼠标点击即可接入和控制任何一台机房设备；

       友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面。

       高度可管理性：KVM交换机、机房设备、用户集中统一管理，支持分组管理模式。

       安全强度高：用户分级权限管理、数据安全加密传输、日志审计功能、图像存储与回放，构成完整的安全体系。

       可靠性：在KVM交换机关机或出现故障时，接口模块具备断电保护功能，能所连接的服务器及网络设备正常工作。更换KVM交换机非常方便，只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM交换机为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM交换机设置为单机模式，IP用户可不通过主服务器直接登录KVM交换机访问控制服务器及网络设备。

       实用性：KVM交换机1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力：KVM交换机和接口模块均可在线升级，KVM交换机为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

        用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有OA网络，不会增加网络设备投资，不会占用业务网络带宽。

       用户订制：完全自主知识产权，可以按用户需求扩充功能，实现用户定制。

        安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

        扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM交换机就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM交换机和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
