不同机房模拟KVM管控方案
发布时间:1343981002 作者:Reton技术部.Zhou引言:不同机房,利用模拟KVM,同时满足本地和远程集中管控,非常适用于小型多种类机房,并且可满足兼容原有KVM设备,节省成本的需求。
一、客户描述及需求分析
某企业原机房内有5台服务器,放在一个机柜中。随着企业的发展,业务的增多,该企业在原机房旁,建立了一个新的机房,并购买了15台服务器,分别放在两个机柜,机柜间距离按标准摆放。由于之前该企业采用传统的机房管理方式,导致机房内鼠标、键盘、显示器等管理工具也随之增加,导致了线缆纷杂,管理出现混乱。
客户现要求对所有机房内的服务器,能够通过一个本地端和一个远程端进行集中控制。同时,为规范机房布线,要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。并且需要做到能在非工作时间,管理人员可通过远程操作,以解决服务器的突发故障。
要求部署简单,不能破坏原有机房内部结构,在进行安装部署时原网络正常运行。要求具备良好的拓展性,之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。
基于以上分析,为了更好的进行系统运行维护管理,迫切需要对机房管理设备进行升级,以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。
二、机房KVM监控管理系统设计方案
安全性: 使用密码保护安全机制
高扩充性: 可简单扩充系统的设备数量与管理功能
便利性: KVM利用专业连接线延伸联机距离
独立管理能力: 精密的架构,有效整合机房管理作业
兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本
三、方案系统配置及数量
产品型号及数量 |
产品品牌 |
产品配置说明 |
KS-2008UP 1台 |
中国RETON |
双控;本地控制及远程控制;1U机架式/8个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源 |
KS-2016UP 1台 |
中国RETON |
双控;本地控制及远程控制;1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源 |
IP-101插卡 2块 |
中国RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |
四、方案实现说明
1.原机房共有5台服务器,连接至KS-2008UP主机,来进行本地集中统一控制。主机搭载IP-101模块,IP-101模块接口通过普通5类线,将其连接到网络交换机端口实现服务器的集中IP远程管控,这样就可以实现远程IP集中管理。
2.新机房共有15台服务器,连接至KS-2016UP主机,来进行本地集中统一控制。主机搭载IP-101模块,IP-101模块接口通过普通5类线,将其连接到网络交换机端口实现服务器的集中IP远程管控,这样就可以实现远程IP集中管理。

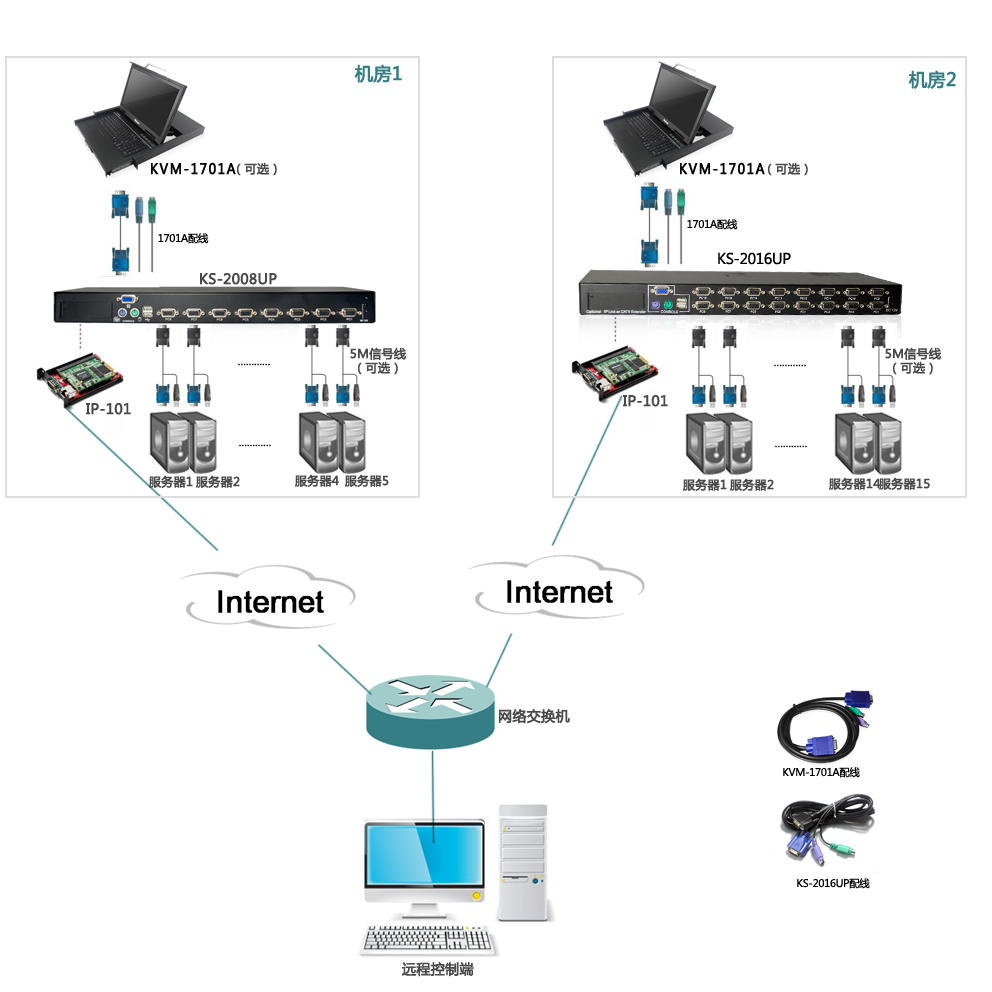

五、方案拓扑图
六、方案优势说明
(1)方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。
(2)布线灵活,传输距离长:采用网线连接服务器和切换器,有效延伸管控距离,距离(切换器主机到服务器主机)可达40米。适用于小型机房管理控制分散部署的服务器。
(3)如采用USB的VGA模块(VGA-US-01),则具备热拔插功能,可直接增加或移除服务器或电脑而无需关闭KVM电源。
(4)通过树状级联8口、16口或32口KVM切换器,最多可控制1024台服务器;可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。
(5)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。
(6)节省机房空间:同时权衡用户投资、可用性和扩展性,使用户在目前条件下以较小的投资,获得的使用效率。
