数字16口KVM级联方案
发布时间:1343199015 作者:Reton技术部.Zhou引言：部分小型机房为了更便捷的管理服务器，减轻网管人员的工作量，采用数字16口KVM级联方案，极大的提升了管控质量。
客户描述与需求分析
某单位机房目前需求为23个操作点（服务器及网络设备），由于各操作点都有着自己的维护界面，系统维护人员需要逐个进行维护和管理。目前的机房管理，基本使用传统的管理模式。在日常维护中需要操作人员频繁的进出机房，键盘、鼠标和显示器等外部I/O设备大量的占用机房空间；机房电磁环境也有害于操作人员身体健康。依据目前的现状，某单位数据机房需要一个更高效、更集中、更智能化的管理平台。
基于以上分析，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台,为了满足目前大规模、跨地域、多种类、多用户的机房设备管理需求，可以对机房设备及操作员进行集中统一管理；本机房KVM监控管理系统可以满足前面所提出的管理需求。
方案决定采用具备跨平台支持能力的KVM解决方案，并透过集中且分层式的管理模式，以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。
机房KVM监控管理系统设计方案
系统兼顾成熟性与先进性 开放性和标准化 可扩充性
安全性与可靠性 实用性，适应用户实际应用环境
方案系统配置及数量
|
产品型号及数量 |
产品品牌 |
产品描述 |
|
KS-2016C（2台） |
中国RETON |
双控；本地和远程控制；本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1920*1440 75Hz/12V电源 |
|
IP-101插卡（1块） |
中国RETON |
远程管理IP插卡，适用 COMBO 及CAT5 切换器 |
|
VGA-US-10模块（24块） |
中国RETON |
服务器端连接模块，适用于数字KVM，使用距离50米以内 |
方案实现说明
方案推荐RETON 数字KVM产品，采用级联的方式来进行集中统一控制。每台服务器连接VGA-US-01计算机接口模块，通过标准5类线连接至KS-2016C主机，共16台。KS-2016C主机与剩余操作点，采用树状级联至顶层的另一台KS-2016C，顶层KS-2016C主机搭载IP-101模块，IP-101模块接口通过普通5类线，将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。

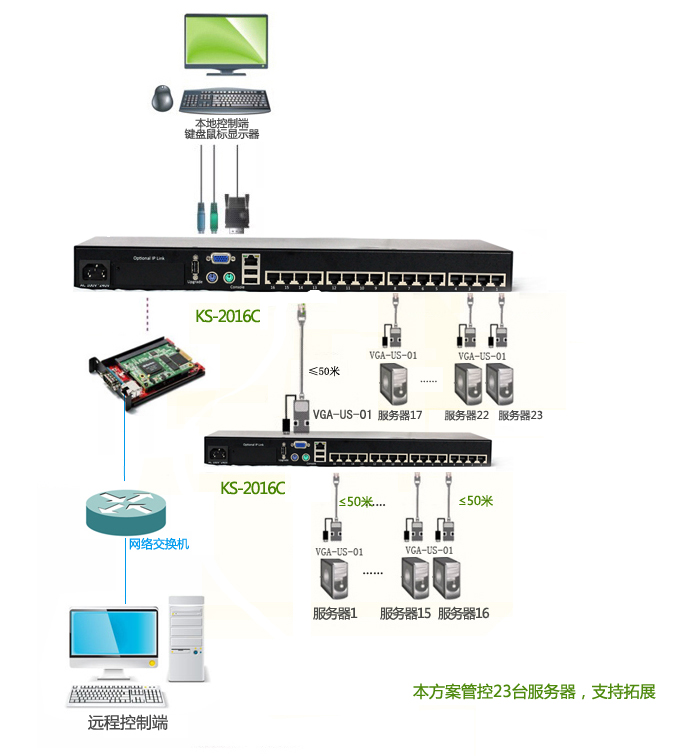

方案拓扑图
方案优势说明
（1）方案简洁、直观：实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。
（2）布线灵活，传输距离长：采用网线连接服务器和切换器，有效延伸管控距离，距离（切换器主机到服务器主机）可达40米。适用于小型机房管理控制分散部署的服务器。
（3）如采用USB的VGA模块（VGA-US-01），则具备热拔插功能，可直接增加或移除服务器或电脑而无需关闭KVM电源。
（4）通过树状级联8口、16口或32口KVM切换器，最多可控制1024台服务器；可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。
（5）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。
（6）节省机房空间：同时权衡用户投资、可用性和扩展性，使用户在目前条件下以较小的投资，获得的使用效率。
