计算机数据机房数字类KVM设计方案
发布时间:1340782238 作者:Reton技术部.Lu一、项目描述与需求分析:
目前机房中有192台服务器,现要求在机房内,用KVM设备对所有服务器进行连接,在隔壁监控室内,对机房内所有服务器进行集中管控。
1)要求对所有服务器进行分组,便于管理。
2)要求应用部署简单,不破坏原有网络结构,在进行安装部署时能够原有服务器设备的正常运行。
3)要求具备良好的拓展性,之后如果增加服务器能够无缝接入。
结合以上需求分析,本方案充分考虑了分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。
二、方案设计:
1、系统设计原则
稳定性及安全性
开放性和标准化
可扩充性
实用性,适应用户实际应用环境
2、系统总体设计方案
2、1方案系统配置:
型号 |
品牌 |
产品描述 |
RETON |
本地控制和远程控制,32个切换端口,CAT5线连接,1U机架式 |
|
VGA模块 |
RETON |
连至服务器一端,与切换器通过CAT5线连接, 适用于 CAT5 切换器,USB接口 |
RETON |
本地控制和远程控制,8个切换端口,CAT5线连接,1U机架式 |
|
RETON |
显示器,键盘鼠标信号延长器,距离150米。 |
2、2方案说明:

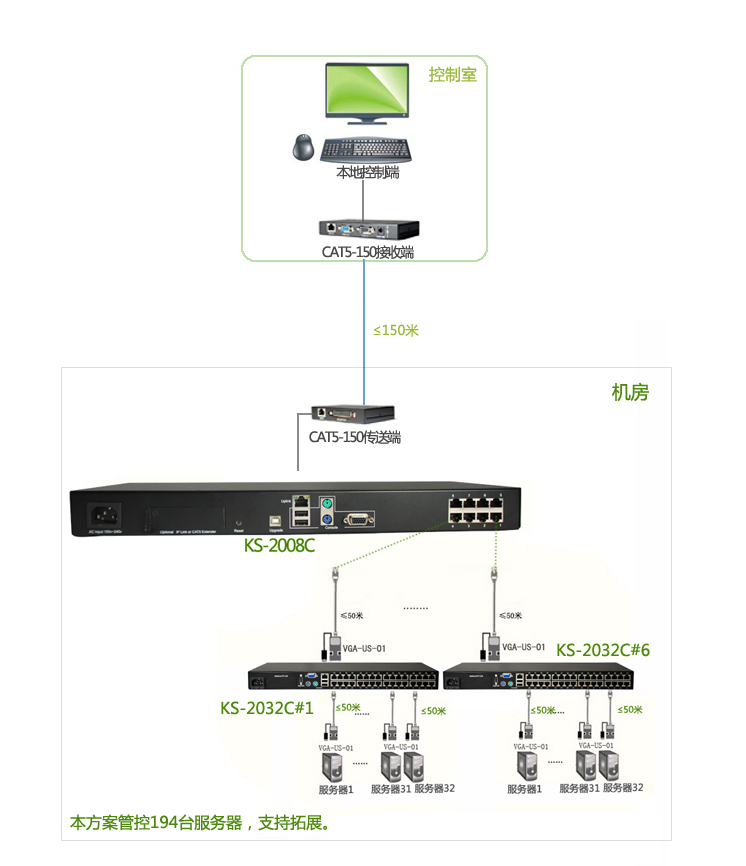

拓扑图:
1. 方案概述:
由于贵公司目前拥有192台服务器需要进行集中管控,我们计划配置一台KS-2008C作为顶层,在KS-2008C下面,级联6台KS-2032C,实现对机房内现有服务器的管理。考虑到用户需要在监控室实现本地集中管理,配置一台150米信号延长器,实现服务器延长集中管理。
2. 方案实现:
在机房内,放置一台KS-2008C作为顶层,下面级联6台KS-2032C,用普通5类线将每台服务器通过VGA模块连接至KS-2032C,将机房中的192台服务器分为六组,分别进行分组命名。对单独的每一台KS-2032C所管控的32台服务器再分别进行命名,便于管理。
3. 方案功能:
灵活便捷的管控方式:在本方案中,通过几台KVM 设备,既可以实现对192台服务器的集中管控,同时通过对服务器的分组命名,又可以便于管理者在管控时迅速查找相应的服务器。
连接线缆:本方案全部采用普通五类线连接,而且支持不同品牌的CAT5、CAT5e和CAT6,支持机房原有线缆的利用,远程IP用户通过TCP/IP操作访问没有时间、距离、空间的限制。
扩展性:可满足将来服务器的扩展性,通过增加VGA模块可以把新增加的服务器整合到KVM系统中,布线连接完成可投入正常应用。
4. 方案特点:
方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。
支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。
整套系统内的设备都是即插即用:可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。
