多区域机房管控方案
发布时间:1338531607 作者:Reton技术部,Zhou一、客户现状及需求分析：
某公司共有5个机房，分布于不同的区域，每一个区域机房都配备有30台服务器，统一为USB接口。目前该公司要对内部设备实施统一管理，所以为每个区域机房配备了一名机房工作人员，便于集中管理该区域内的所有服务器，并且需要做到能在非工作时间，管理人员可通过远程操作，以解决服务器的突发故障。
目前的机房管理，基本使用传统的管理模式。日常维护中需要操作人员频繁的进出机房，键盘、鼠标和显示器等外部I/O设备大量的占用机房空间，并且线缆纷杂。要求部署简单，不能破坏原有机房内部结构，在进行安装部署时原网络正常运行。要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。
基于以上分析，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。
二、机房KVM监控管理系统设计方案
安全性: 使用密码保护安全机制
高扩充性: 可简单扩充系统的设备数量与管理功能
便利性: KVM利用专业连接线延伸联机距离
独立管理能力: 精密的架构,有效整合机房管理作业
兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本
三、方案系统配置及数量
|
产品型号 |
产品型品牌 |
产品说明 |
|
KS-1701DU（5台） |
中国RETON |
1U机架式/17'LCD/三合一产品/PS2接口/分辨率1280*1024 75Hz/交流供电 |
|
KS-2032C（5台） |
中国RETON |
双控；本地和远程控制；本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1920*1440 75Hz/12V电源 |
|
IP-101插卡（5块） |
中国RETON |
远程管理IP插卡，适用 COMBO 及CAT5 切换器 |
|
VGA-US-01（150块） |
中国RETON |
服务器端连接模块，适用于数字KVM，使用距离50米以内 |
四、方案实现说明
方案由于该单位每个区域数据机房，操控设备为30台，并且每一个机房配备一名机房管理人员，通过一套液晶KVM控制平台，统一集中管理。在综合分析客户的需求后，本方案采用RETON KVM切换器组合配置予以接入。
（1）服务器配置根据设备情况，每一个区域机房使用一台KS-2032C，连接到服务器；配合RETON的VGA模块（VGA-US-01或VGA-PS-01）能直接控制30台服务器或电脑。
（2）集成Uplink端口，配合RETON延长器接收端（CAT5 RECEIVER-US），以按需配置原则，与本机房内的KVM交换机连接，可在150米或300米外实现本地远程控制。
（3）设备中预设IP卡槽，配合RETON IP插卡（IP-101）可实现通过INTERNET远程管理，机房内的服务器与网络设备，按就近接入原则，选择与其匹配的接口模块类型。
（4）配置RETON 1701DU液晶KVM切换器，可直接连接并控制服务器，安装快速简单，无须软件配置，可以为机房管理节省了时间和空间。

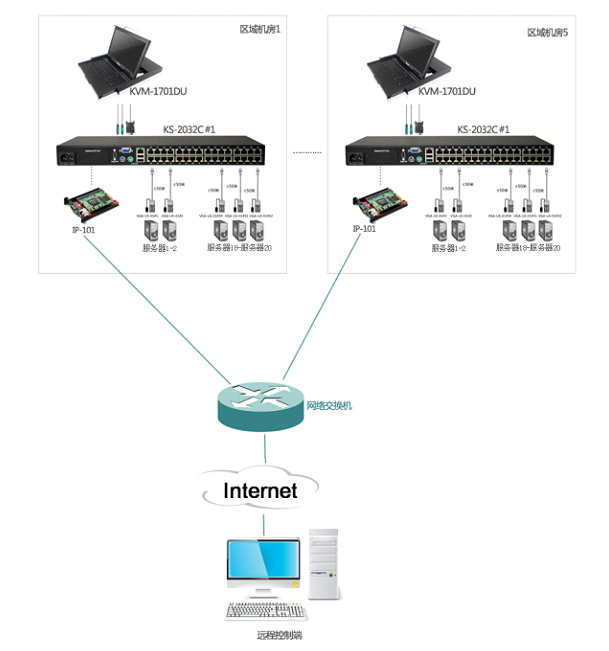

五、方案拓扑图
六、方案优势说明
全域访问能力：远程IP用户可以位于任何有OA网络存在的地方，通过TCP/IP登录控制所有服务器及网络设备；
快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需鼠标点击即可接入和控制任何一台机房设备；
友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面。
高度可管理性：KVM交换机、机房设备、用户集中统一管理，支持分组管理模式。
安全强度高：用户分级权限管理、数据安全加密传输、日志审计功能、图像存储与回放，构成完整的安全体系。
可靠性：在KVM交换机关机或出现故障时，接口模块具备断电保护功能，能所连接的服务器及网络设备正常工作。更换KVM交换机非常方便，只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM交换机为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM交换机设置为单机模式，IP用户可不通过主服务器直接登录KVM交换机访问控制服务器及网络设备。
实用性：KVM交换机1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。
升级能力：KVM交换机和接口模块均可在线升级，KVM交换机为操作系统级升级，接口模块升级支持断点续传。
支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。
用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有OA网络，不会增加网络设备投资，不会占用业务网络带宽。
用户订制：完全自主知识产权，可以按用户需求扩充功能，实现用户定制。
安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；
扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM交换机就可以轻松扩展被控设备数量。
整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM交换机和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
