某企业机房服务器管控解决方案

发布时间:1338446873 作者:Reton技术部.Zhou

       一、客户描述及需求分析

        某企业数据机房内有12台服务器,统一为USB接口,服务器之间的距离超过2米。现需要对所有的服务器进行集中管理,为节省服务器机架的空间,需要一种能上架的、自带鼠标键盘显示器的机器,可以折叠的放进机柜里。由于有时客户可能会在外地,就需要对服务器进行远程管理,并需要远程管理的安全性。

        综上所述,为了更好的进行系统运行维护管理,迫切需要对机房管理设备进行升级,以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。方案决定采用具备跨平台支持能力的KVM解决方案,并透过集中且分层式的管理模式,以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。



        二、机房KVM监控管理系统设计方案

        安全性: 使用密码保护安全机制

        高扩充性: 可简单扩充系统的设备数量与管理功能

        便利性: KVM利用专业连接线延伸联机距离

        独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



        三、方案系统配置及数量



产品型号

产品品牌

产品说明

KS-1701A(一台)

中国RETON

1U机架式/17"LCD/三合一产品/PS2接口/分辨率1024*768 75Hz/交流供电



KS-2016C(一台)



中国RETON

支持双控;本地和远程控制(需配远程IP插卡);本地控制支持300米距离;16个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源

VGA-US-01(12个)

中国RETON

服务器端连接模块,适用于数字KVM,使用距离50米以内

IP-101插卡(一块)

中国RETON

远程管理IP插卡,适用 COMBO 及CAT5 切换器





       四、方案实现及说明

       客户要求控制12台服务器,以后可能还会增加服务器。而且服务器之间的距离超过2米。方案选择 RETON KS-2016C数字类的切换器,因为连接服务器的信号线,是通过CAT5网线来完成的,所以距离方面不受限制,KS-2016C有16个端口,用于管理12台服务器,还可以预留4个端口作为备用。所以KS-2016C可以满足客户的第一的需求。

       客户需要一个可以折叠的自带鼠标键盘显示器的KVM上架到机柜里,这样可以节省机房空间。方案选择RETON KS-1701A,这款机器是LCD KVM,是一种自带键盘鼠标显示器的控制平台,而且可以折叠后的高度只有1U,可以上架到机柜里。这款产品符合客户的第二个需求。

       客户需要对服务器进行远程管理。对此,方案推荐KS-2016C增加一个配件IP-101。客户可以通过IP地址登陆,来实现远程管控。客户对远程管理的安全性有顾虑。我们公司的IP远程管理是透过签署凭证以及传输加密的方式使用SSL安全登入所有传输数据皆以SSL 256位 安全加密支持RSA 2048位加密。

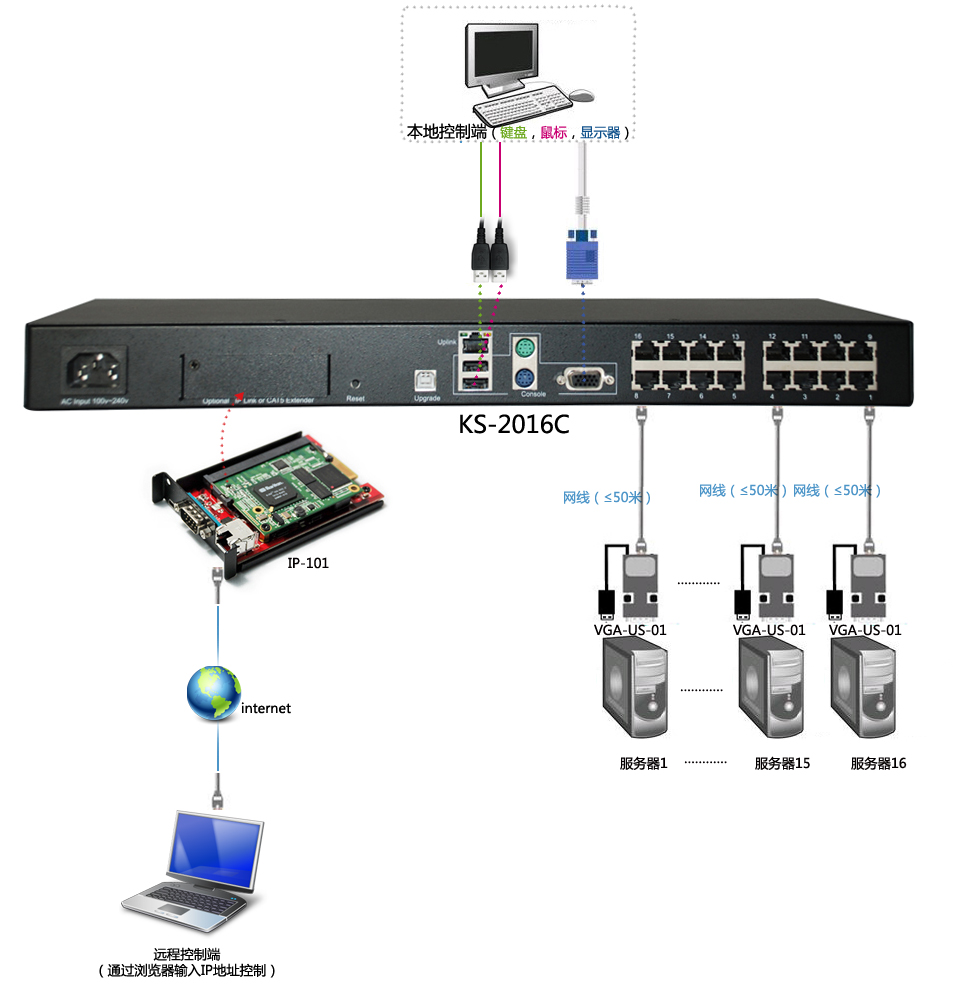

       五、方案拓扑图:





       六、方案优势说明:

        全域访问能力:远程IP用户可以位于任何有OA网络存在的地方,通过TCP/IP登录控制所有服务器及网络设备;

        快捷切换方式:远程IP用户通过客户端界面操作,其所有有权访问的机房设备完全列表在同一显示界面中,只需鼠标点击即可接入和控制任何一台机房设备;

        友好的用户界面:不论是本地控制台还是远程IP用户,均为全图形全中文界面。

        高度可管理性:KVM交换机、机房设备、用户集中统一管理,支持分组管理模式。

        安全强度高:用户分级权限管理、数据安全加密传输、日志审计功能、图像存储与回放,构成完整的安全体系。

        可靠性:在KVM交换机关机或出现故障时,接口模块具备断电保护功能,能所连接的服务器及网络设备正常工作。更换KVM交换机非常方便,只需进行IP地址等少量配置即可,接口模块支持热拔插,即插即用;KVM交换机为分布式安装,当机房KVM监控管理系统主服务器出现故障时,可以很方便地将KVM交换机设置为单机模式,IP用户可不通过主服务器直接登录KVM交换机访问控制服务器及网络设备。

        实用性:KVM交换机1U标准可上机架式,支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备,VGA、SVGA显示器,分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

        升级能力:KVM交换机和接口模块均可在线升级,KVM交换机为操作系统级升级,接口模块升级支持断点续传。

       支持多平台多系统: 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统,同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型,以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

        用户资源保护:非介入式安装,不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有OA网络,不会增加网络设备投资,不会占用业务网络带宽。

        用户订制:完全自主知识产权,可以按用户需求扩充功能,实现用户定制。

       安装部署方便:方案简洁、直观,实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐;

        扩展性:随着机房服务器数量的增加,不需要改变原有系统的结构,只需要增加KVM交换机就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用:可随时根据用户的需求增加或删减KVM交换机和接口模块,而不会影响到整个系统的正常运行;机房KVM监控管理系统服务器软件采用模块化设计,便于扩充系统功能。
