数字KVM 延长管理方案

发布时间:1337219971 作者:Reton技术部.Lu

       一、用户现状:

       目前贵单位的机房内放置了28台服务器,需要在机房内实现管控,另外在距离机房300米外的监控室,也要求管理员可以对这28台服务器进行管控。除了本地管控外,客户希望可以通过IP 网络,随时方便管理这28台服务器。

       由于以上几点,本方案充分考虑了贵机房服务器设备的管理的集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩张性设计而成。



        二、方案设计:

       1、系统设计原则

       稳定性及安全性

       开放性和标准化

       可扩充性

       实用性,适应用户实际应用环境



       2、系统总体设计方案

       2、1方案系统配置:

型号

 品牌

 产品描述

KS-2032C

中国RETON

双控;本地和远程控制;本地控制支持300米距离;32个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1920*1440 75Hz/12V电源

IP-101

中国RETON

远程管理IP插卡,适用 COMBO 及CAT5 切换器

CAT5-300

中国RETON

显示器,键盘,鼠标信号延长器,距离300米,USB 口

VGA-US-01

中国RETON

连接在服务器一端,与切换器通过CAT5连接, 适用于 CAT5 切换器,USB接口

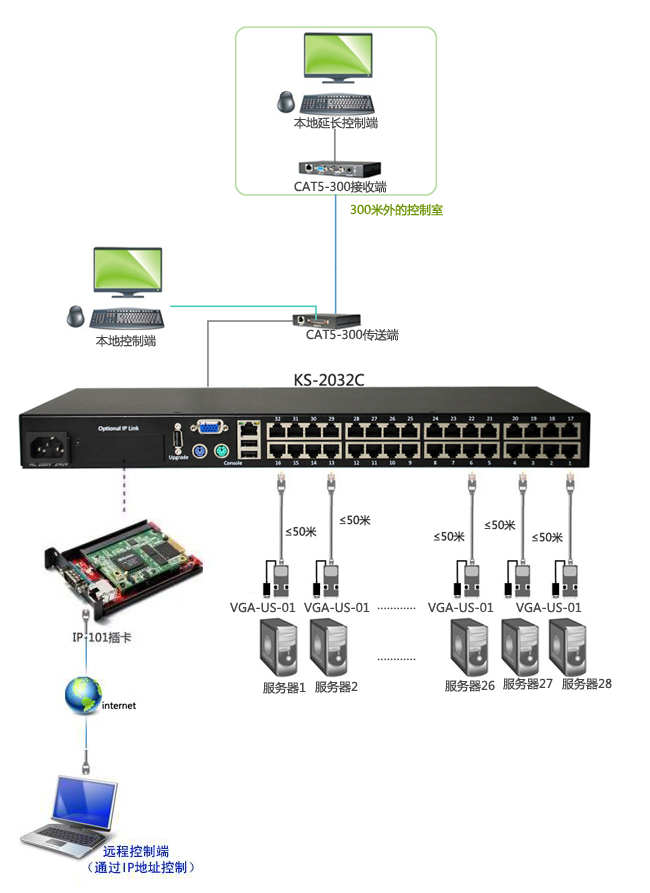

       2、2系统拓扑图:

       三、方案说明:



       由于贵单位拥有28台服务器需要管理,给客户配置一台32口的KVM ,即 KS-2032C。考虑到客户需要实现300米延长管理,给客户配置一台300米VGA信号延长器。在远程,客户需要实现远程IP 管理,给客户配置一张IP-101实现管理。



       四、方案实现:

       在KS-2032C的主控端口,接CAT5-300的传输端。CAT5-300传输端的另一端接一台显示器,实现本地近端控制。CAT5-300的传输端与接收端之间通过网线连接,接收端另一端配置一套键盘鼠标显示器,便于实现本地300米延长管控。考虑发到客户需要实现IP 管理,给客户配置一张远程管理卡,客户可以通过远程IP 地址对服务器进行管控,每台服务器的VGA口通过VGA-US-01与KVM 的网口接口连接。



       五、方案优势:

       1)方案简洁、直观:实现规范化五类线布线,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。

       2)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。

       3)整套系统内的设备都是即插即用:可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行。
