某政府机构数据机房(KVM)设计解决方案

发布时间:1336354690 作者:Reton技术部.Lu

       一、用户现状及需求描述:

       客户现在总共有15台服务器,其中14台在一个机房里,另外1台被放置在距离机房100公里之外的地方。被放置在机房里面的14台机器中,其中12台的间距为8米,2台的间距为30米。监控室与机房的距离为30米,现在要求在监控室内对这15台机器进行监控,且部署简单,不需要破坏原有网络结构,在进行安装部署时原网络正常运行。



       二、方案设计:

       1、系统设计原则

       实用性,适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



      2、系统总体设计方案

       1).方案系统配置:

型号

品牌

产品描述

KS-2016C

中国RETON

数字KVM产品,支持1本地控制和1个远程控制,16个RJ45口,CAT5线连接,1U机架式

VGA-US-01

中国RETON

计算机USB接口模块

CAT5 Receiver-US

中国RETON

Cat5切换器远程接收端,USB 接口,支持300米内局域网控制,需要配合CAT5切换器或者CAT5-101插卡使用

KS-1001IP

中国RETON

单口IP切换器,支持远程控制或本地局域网300米控制;可连接任何品牌切换器实现远程控制;支持虚拟媒体;远程安装系统;可选配远程电源管理,实现无人值守机房

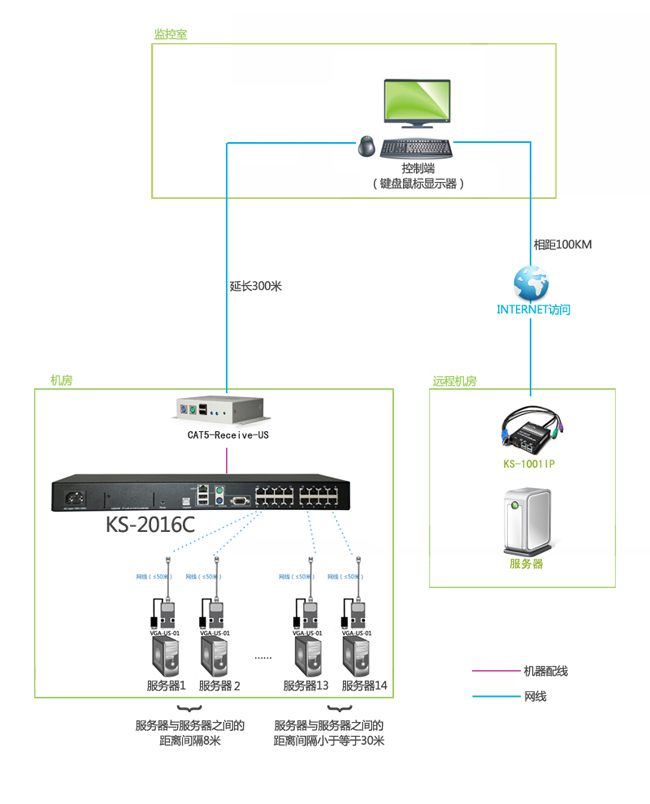

       2)方案拓扑图:





       3).  方案说明:

       在本地控制端,考虑到机房内服务器摆放位置比较分散,建议采用数字KVM。配置一台KS-2016C 来控制本地机房内的14台服务器。在距离机房100公里外,有一台服务器需要控制,给客户配置一台KS-1001IP 来实现在监控室内对这一台服务器的控制。由于监控室距离机房的距离大概为30米,在监控室一端配置一台支持300米的控制的远程接收端,延长本地控制的距离。



       3方案特色说明:

       1)方案简洁、直观,实现规范化网线布局,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。

       2)超值的性价比。

       3)优秀的扩充性能,使得用户可以方便而有效地扩展端口数,进行无缝拓展。





(责任编辑:Reton技术部.Lu)
