上海市某商业银行液晶数字KVM解决方案
发布时间:1333010850 作者:Reton技术部.Lu摘要:深圳RETON在该银行机房构架的基础上,充分考虑分散服务器设备的管理集中性,管理者使用的安全性,系统的稳定性、实用性以及之后的可扩充性。利用数字KVM,制定了详细的机房改造方案,满足了客户的要求。
关键词:深圳RETON 、机房构架、 数字KVM 、 机房改造方案、 管控及时、无延迟、
一,客户现状描述与需求分析:
客户机房大概有64台服务器,安排一名管理者来管理所有的服务器,需要实现远程管控。要求管控及时,无延迟,要求用整合液晶显示器,键盘鼠标于一体的KVM 作为本地控制端来控制。另外要求所有管控设备部署简单,不需要破坏原有网络结构,在进行安装部署时原网络正常运行。
结合以上需求分析,本方案充分考虑了分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。
二、方案设计:
1、系统设计原则
实用性,适应用户实际应用环境
稳定性及安全性
简单化和标准化
可支持以后扩充
2、系统总体设计方案
1.方案系统配置:
型号 |
品牌 |
产品描述 |
中国RETON |
数字KVM产品,支持1本地控制和1个远程控制,32个RJ45口,CAT5线连接,1U机架式 |
|
VGA-US-01 |
中国RETON |
计算机USB接口模块 |
中国RETON |
1U机架式/17'LCD/四合一产品/16个端口/CAT5线连接(连接到服务器的距离支持50米)/双控:本地控制及远程控制/分辨率1280*1024 75Hz/交流供电 |
|
IP-101 |
中国RETON |
远程管理IP插卡,适用 COMBO 及CAT5 切换器 |

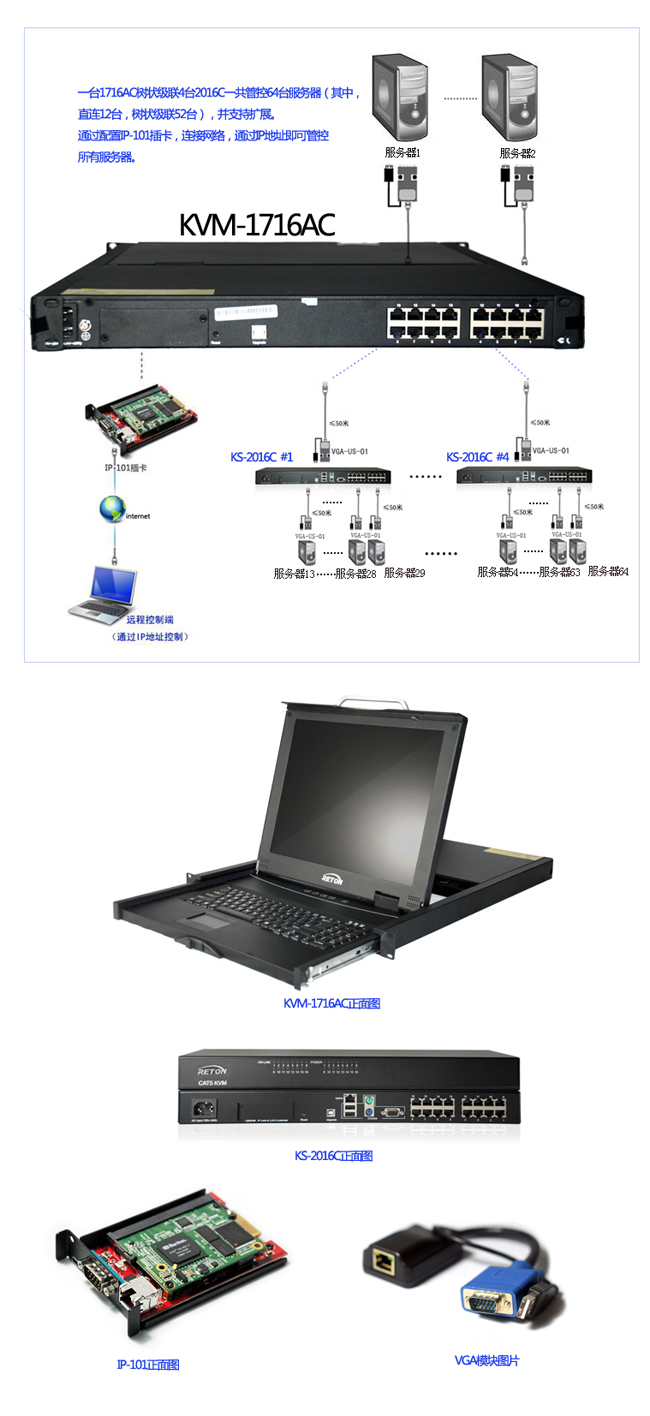

2.方案拓扑图:
3.方案说明:
每台服务器连接VGA-US-01计算机接口模块,通过标准网线连接至KVM主机,用1台KS-1716AC作为顶层,底层级联4台KS-2016C,通过VGA模块转换,来实现本地管理64台服务器。考虑到客户需要实现远程管理,在顶层,给客户配置一张IP-101远程管理卡,可以帮助管理者在远程通过IP 网络形式来访问和管理这64台服务器。
4 方案特点:
(1)在方案中,采用标准的CAT5线连接,布线简单,节省空间。
(2)方案扩展性强。本方案采用的是数字KVM ,该产品可通过级联方式级联多台服务器,客户日后可根据自身的实际需求增加服务器。
(3)支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器
