某公司数据中心两套KVM整改方案

发布时间:1332753762 作者:Reton技术部.Pang

       摘要:该公司机房建设要求进行统一管控,作为KVM专业的提供商,深圳RETON通过分析,充分的考虑了分散服务器设备的管理集中性,管理者使用的安全性,系统的稳定性、实用性以及之后的可扩充性。利用网络KVM设备,完成了机房布线方案,提高机房空间的使用率。



       关键词:机房建设  KVM  深圳RETON  KVM设备  机房布线  机房空间使用率  KVM切换器



       一、机房描述与需求分析:

       该公司数据中心机房面积达100㎡,有8个机柜、96台服务器;并且服务器之间距离较为分散。要求用KVM切换器设备对所有服务器进行集中管控,并要求简单的部署,不能破坏原有网络结构,在安装部署时需原网络的正常运行。

       要求整套KVM系统可实现远程管理,并可以通过机房进行本地管控(可选)。同时,满足所有的用户可以通过TCP/IP功能进行登录管理的目的。

       要求用户在登录之前,经过严格的动态密码认证管理,按照不同的管理权限访问其权限内的服务器。而且需要带有严格的日志审计功能,便于对登录人员的操作进行全程记录。要求具备良好的拓展性,如果服务器增加能够无缝接入;并能够兼顾由于业务需要新增的IT硬件设备。

       综合以上需求分析,本方案的制定,需要充分考虑分散服务器设备的管理集中性,管理者使用的安全性,系统的稳定性、实用性以及之后的可扩充性。



       二、方案设计:



       1、系统设计原则

       实用性,适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2、系统总体设计方案

       (1)方案一:数字管控.

        1. 方案系统配置:





型号

品牌

产品描述

ADS-810

中国RETON

集中认证安全管理平台,多远程用户,支持多平台

KS-4032C

中国RETON

四远程控制和一本地控制,本地控制距离300米,32个切换端口/网线连接(连接到服务器的距离支持50米)1U的机架,分辨率1920*1440,75HZ/12V电源

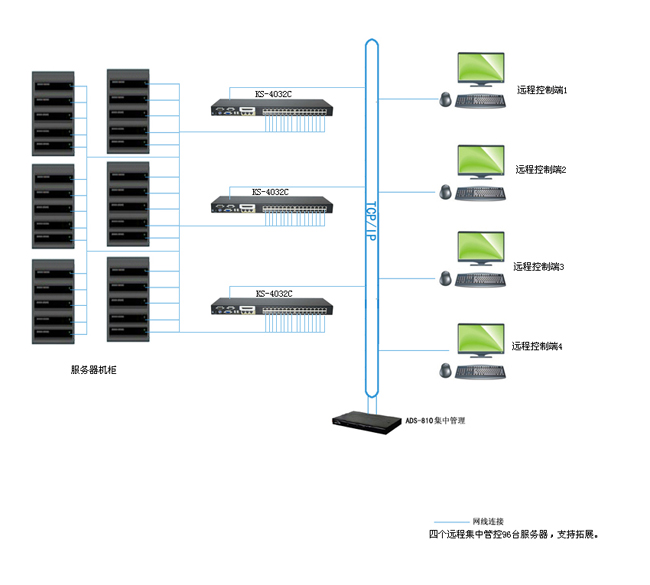

        2. 方案拓扑图:



       3,方案说明:

       通过3台KS-4032C加上一台集中管控平台ADS-810来实现对机房内的96台服务器进行集中管理,KS-4032C支持4通道远程管理,实现4个不同城市的管理者连线登入,对150台远端服务器的登入管理,方便管理人员在不进入机房的前提下,就能对里面的服务器进行管理控制。在局域网内搭载ADS-801统一认证管理平台,将所有的服务器的管理进行集中控制,通过ADS-810建立完善的用户权限管理,认证体系及日志审计,可拓展。



       (2)方案二:一口IP管控.

       1.方案系统配置:





型号

品牌

产品描述

ADS-810

中国RETON

集中认证安全管理平台,多远程用户,支持多平台

KS-1001IP

中国RETON

一口IP远程管理设备

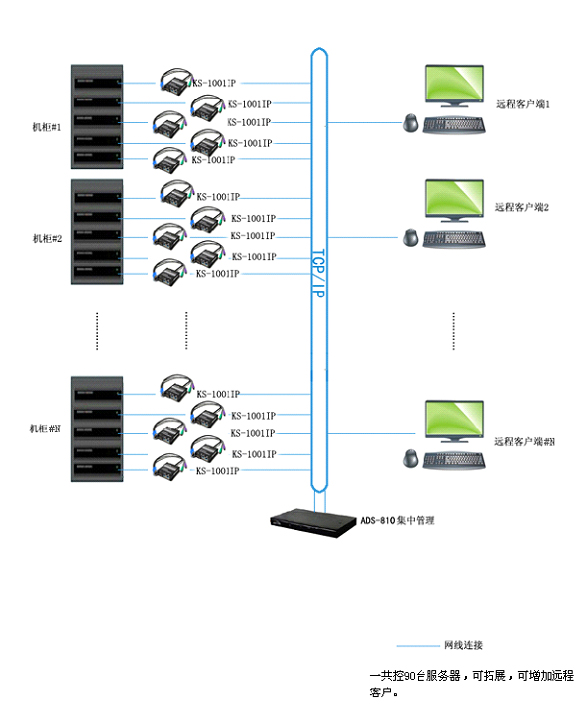

2.方案拓扑图:

       3.方案说明:

       拥有90台服务器,需要按照管理权限划分多名用户统一管理。我们计划给每台需要纳入统一认证管理的平台的服务器单独配置一个KS-1001IP 一口远程管理设备,在局域网内搭载ADS-801统一认证管理平台,将所有的服务器的管理进行集中控制,通过ADS-810建立完善的用户权限管理,认证体系及日志审计,可实现至少4名远程用户管理,可拓展。



       三、 方案总结:

       (1)方案一,布线简单采用网线连接服务器与切换器之间距离能达到50米,可管理96台服务器,通过拓展可管理更多服务器,成熟的大中小机房、数据中心解决方案。

       (2)方案二,良好的拓展性,可管理更多服务器,布局灵活,远程控制用户可根据需求增加。











(责任编辑:Reton技术部.Pang)
