某公司服务器管理KVM解决方案——延长器也能这样用
发布时间:1321520717 作者:Reton技术部.Huang一、用户需求
某公司有13台服务器，分放在两个机柜。其中一个机柜里有7台服务器（以下简称机柜1），另一机柜里有6台服务器（以下简称机柜2）。现希望通过2套KVM设备来对两个机柜中的服务器分别进行管理，并且在距离机柜5米的控制台进行控制。
二、方案配置
|
型号 |
品牌 |
产品描述 |
|
锐盾 |
双控；本地控制及远程控制（需增加IP模块）；1U机架式；16个端口；USB/PS2混接；分辨率1920*1440 75Hz；12V电源 |
|
|
锐盾 |
显示器、键盘、鼠标信号延长器,距离150米，PS2接口 |
三、方案简单描述
在两个机柜里分别配置一台锐盾(RETON)的8口普通KVM切换器KS-2008UP，将服务器与KVM切换器连接起来。另外加载一套锐盾(RETON)150米KVM延长器CAT5-150。延长器包括传送端和接收端，将传送端连接到KVM切换器，这样即可将KVM本地控制端的键盘、鼠标、显示器信号延长；通过网线将传送端与接收端连接起来。该接收端放置在5米之外的控制台，并在接收端上直接加载键盘、鼠标、显示器等控制设备。这样用户就可以在控制台对机柜里的服务器进行管理了。

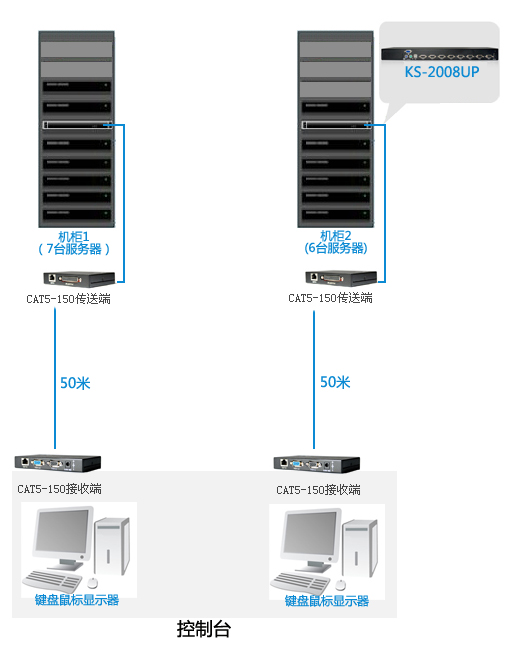

四、方案拓扑图
