某企业集中管理硬盘录像机(KVM)解决方案

发布时间:1319102120 作者:Reton技术部



   一, 企业需求描述及分析



       某企业计划采用KVM系统对硬盘录像机进行整合集中管控。机房共有40台硬盘录像机,要求将所有的硬盘录像机通过一套鼠标键盘显示器来进行集中管理。整套KVM系统能实现本地机房控制以及IP远程管控,具备良好的拓展性。



       结合以上需求分析,本方案充分考虑了分散的服务器设备的管理集中性,管理者使用的安全性,系统的稳定性,实用性以及之后的可扩充性。



       二,方案设计:



       1,方案设计原则

       稳定性及安全性

       开放性和标准化

       可扩充性

       实用性,适应用户实际应用环境



       2,方案总体设计方案





型号

品牌

产品描述

KS-2016C

中国RETON

数字KVM产品,支持1本地控制和1个远程控制,16个RJ45口,CAT5线连接,1U机架式

KS-2032C

中国RETON

数字KVM产品,支持1本地控制和1个远程控制,32个RJ45口,CAT5线连接,1U机架式

IP-101

中国RETON

远程管理IP插卡

VGA-US-01

中国RETON

计算机USB接口模块

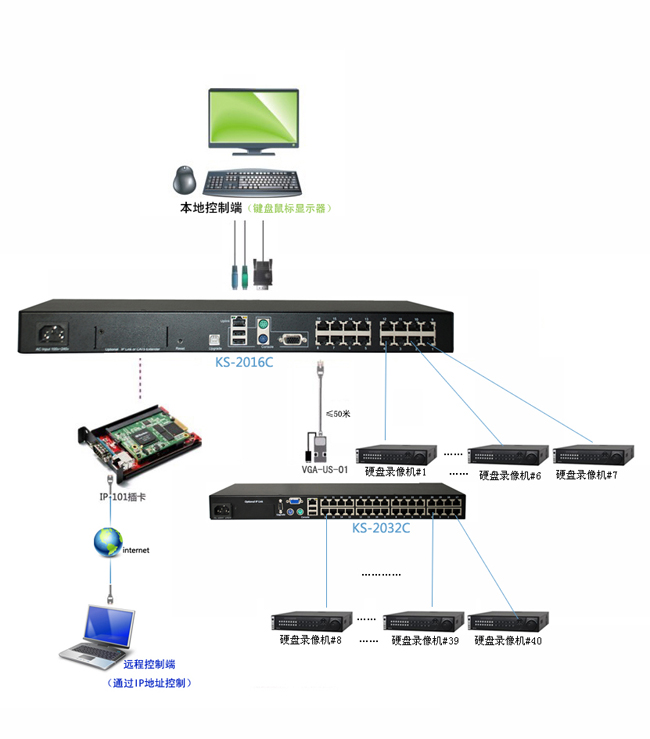

       3,方案拓扑图



       三,方案概述及实现

       由于机房现共有40台硬盘录像机,且分布较为分散,我们计划配置一套锐盾RETON 数字KVM产品采用级联的方式来进行集中统一控制。

每台服务器连接VGA-US-01计算机接口模块,通过标准CAT5线缆连接至KS-2032C主机,共一台KS-2032C主机与顶层的一台KS-2016C采用树状级联,在顶层KS-2016C主机搭载IP-101模块,IP-101模块通过普通5类线将其连接到网络交换机端口实现硬盘录像机的远程集中IP管控,这样就能够实现1本地控制和1远程控。



       四,方案的特点及优势

       优势:具有远程管理功能,可扩展性也很强。支持多平台多系统:如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件,多平台的服务器。

       特点:方案简洁、直观,实现规范化网线布局,简化工程施工,布线整齐,美观,减少传统布线的复杂与繁琐。



(责任编辑:Reton技术部)
