一、 项目描述与需求分析：



       某企业新建数据中心，计划采用KVM系统进行整合集中管控。机房共有机柜8排，约500台，要求将所有KVM切换器设备单独放在一个机柜中，且部署简单，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。整套KVM系统能实现机房本地控制以及IP远程管控。



       具备良好的拓展性，之后如果服务器增加或者管控人员增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。



       结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。



       二、方案设计：



       1、系统设计原则



       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2、系统总体设计方案

       2.1方案系统配置:





型号	品牌	产品描述
KS-2016C	中国RETON	数字KVM产品，支持1本地控制和1个远程控制，16个RJ45口，CAT5线连接，1U机架式
KS-2032C	中国RETON	数字KVM产品，支持1本地控制和1个远程控制，32个RJ45口，CAT5线连接，1U机架式
IP-101	中国RETON	远程管理IP插卡
VGA-US-01	中国RETON	计算机USB接口模块
1701A	中国RETON	1U机架式/17'LCD/三合一产品/PS2接口/分辨率1280*1024 75Hz/交流供电

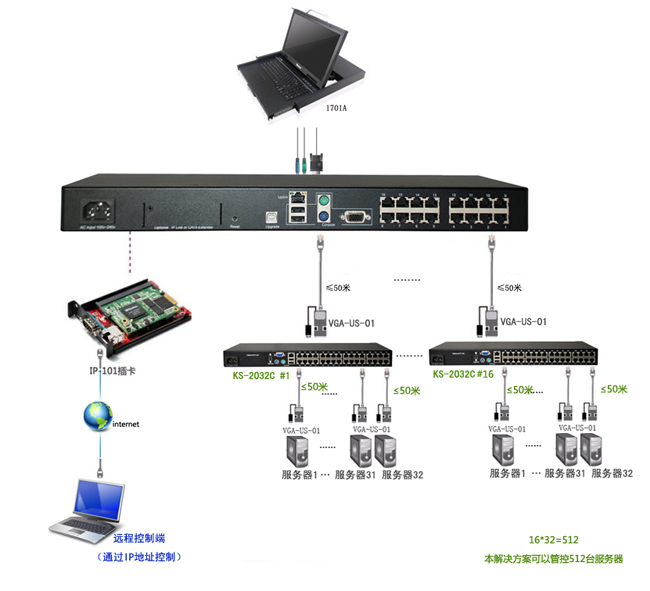

       2.2 方案拓扑图：



       2.3方案说明：



       3，方案概述及实现：



       由于数据中心现共有8排约50个机柜约500个服务器，服务器数量较多且分散，我们计划配置一套锐盾RETON 数字KVM产品采用级联的方式来进行集中统一控制。



       每台服务器连接VGA-US-01计算机接口模块，通过标准5类线连接至KS-2032C主机，共16台KS-2032C主机与顶层的一台KS-2016C采用树状级联，KS-2016C主机搭载IP-101模块，IP-101模块WAN口通过普通5类线将其连接到网络交换机端口实现服务器的集中IP远程管控，再加上一台上架式的LCD KVM1701A作为本地控制端；这样就能够实现1本地控制和1远程控制。



       4，控制用户：



       数据中心内设有本地控制端，中心外的远程用户通过浏览器登入账户进行远程管理。



       5，安全性：



       所有的数据传输进行SSL数据全程加密，采用账户权限认证登录。



       6，连接线缆：



       本方案支持不同品牌的CAT5、CAT5e和CAT6，支持机房原有线缆的利用，远程IP用户通过TCP/IP操作访问没有时间、距离、空间的限制。



       7，方案特点：



       方案简洁、直观，实现规范化网线布局，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。





(责任编辑：Reton技术部) 赞
