在广电行业与显控等行业中，矩阵切换器的应用日益普及，本文主要针对模拟信号(视频、音频、VGA信号)矩阵切换器的一些问题进行研讨，因为模拟信号的信号格式、电路形式，主要指标及主要问题基本相同，当然针对不同的带宽、阻抗等会有些差异，但可归为一类问题，而数字矩阵在电路形式等方面与模拟方式差别较大，故另外讨论。

       矩阵切换的概念及功能

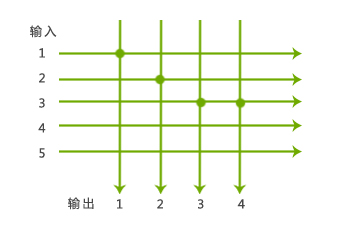

       矩阵的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成下图的矩阵结构，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出，如下图。

       输出1=输入1，输出2=输入2，而输出3=输出4=输入3，或者说，每一路输出可“独立”地在输入中进行选择，而不必关心其它通道的输出情况， 即可以与其它输出不同，也可以相同。举例说，8选4是指有4个独立的输出，每个输出可在8个输入中任选，或者说有4个独立的8选1，只是8个输入是相同的。经常与此混淆的是分配的概念，比如8选1分4，是指在8个输入中选择出1个输出，并将其分配成4个相同的输出，虽然外观上看有4个输出，但这4个输出是相同的，而不是独立的。一般习惯中，将形成M×N的结构称为矩阵，而将M×1的结构称为切换器或选择器，其实不过N=1而已，我们在讨论时都当作矩阵对待。

       矩阵切换器的功能是在多路信号输入的情况下，可独立地根据需要选择多路(包括1路)信号进行输出，完成信号的选择。
