客户描述及需求分析：

       某单位现有20台服务器，网络中心机房需要建立一个能够对机房进行简便有效的管理方式，需要一个能够远程控制的管理设备。实现通过控制中心能够集中控制这20台服务器的设备，该系统要求实现具备易管理、易监测的远程控制目的，能够在远程端安装系统，设置BIOS 级别访问。因此我们需要采用支持跨平台支持能力的KVM解决方案，并通过集中的管理方式，以协助IT管理人员有效的访问及管控服务器。

       方案一：

       方案说明

       整个系统构架由RETON KS-2032C 1套，其搭载1套IP-101接口模块，KS-2032C 可以用来管理20台服务器。在KS-2032C 的CAT5 口接网线，网线接VAG-US-01转换模块，通过VAG模块来连接服务器。IP-101远程管理插卡支持虚拟媒体功能，支持任何操作系统，因此通过将KS-2032C 与IP-101远程管理卡搭载使用，可以实现在本地和远程IP控制端都能安全地以 BIOS  级别的存取方式达成系统维护、支持或当机恢 复的功能。在要使用虚拟媒体功能，要实现远程安装系统，实现BIOS 级别访问，只需要将 IP-101 模块上的 Mini USB 连接座与本地服务器以USB 线缆连接起来。

       但是由于在IP-101只有一个USB 接口，而现在贵单位机房中有20台服务器，因此要实现虚拟媒体功能，即远程安装服务器系统，则需要将USB 线缆移动至需要实现系统安装的服务器上。本方案经济成本投入不大，但是管理者需要时常进出机房，来实现对服务器的系统安装，这给管理者管理机房造成了一定的不便。

       方案拓扑图：

       方案二：

       方案说明

       针对客户需要实现对20台服务器实现远程系统安装，设置BIOS 级别访问，控制关机和重启，因此在给在本方案中，给客户配置20台KS-1001IP ,通过串联的方式来连接20台服务器，KS-1001IP 支持任何操作系统，即使是在BIOS层、开机中甚至蓝色画面都可以控制系统，支持虚拟媒体功能，可远程安装操作系统。因此给每一台服务器配置一台KS-1001IP 可实现对每一台服务器的远程安装系统。较方案一而言，虽然在成本投入上要大，但是本方案管理方式便捷灵活，管理者可以避免时常进入机房，来实现对每一台服务器的系统安装，且KS-1001IP 设备体积小，不会占用机房使用空间。

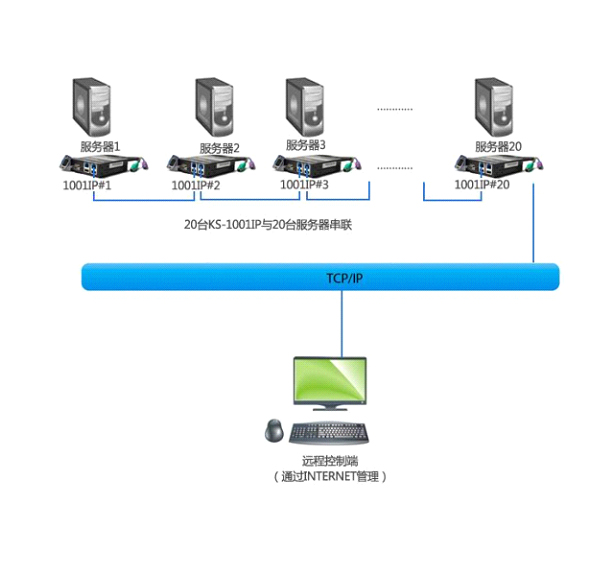

       方案拓扑图：

       方案优势：

       全域访问能力：远程IP用户可以位于任何有OA网络存在的地方，通过TCP/IP登录控制所有服务器及网络设备；

       快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需鼠标点击即可接入和控制任何一台机房设备；

       友好的用户界面：不论是本地控制台还是远程IP用户，均为全图形全中文界面。

       高度可管理性：KVM交换机、机房设备、用户集中统一管理，支持分组管理模式。

       安全强度高：用户分级权限管理、数据安全加密传输、日志审计功能、图像存储与回放，构成完整的安全体系。

       可靠性：在KVM交换机关机或出现故障时，接口模块具备断电保护功能，能所连接的服务器及网络设备正常工作。更换KVM交换机非常方便，只需进行IP地址等少量配置即可，接口模块支持热拔插，即插即用；KVM交换机为分布式安装，当机房KVM监控管理系统主服务器出现故障时，可以很方便地将KVM交换机设置为单机模式，IP用户可不通过主服务器直接登录KVM交换机访问控制服务器及网络设备。

       实用性：KVM交换机1U标准可上机架式，支持包括PS/2、SUN、USB服务器和各种终端服务器及串口设备，VGA、SVGA显示器，分辨率本地端和IP端均支持高达1600x1200 显示分辨率。

       升级能力：KVM交换机和接口模块均可在线升级，KVM交换机为操作系统级升级，接口模块升级支持断点续传。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

       用户资源保护：非介入式安装，不会占用被控制的服务器及网络设备的内存、CPU等重要资源。利用原有OA网络，不会增加网络设备投资，不会占用业务网络带宽。

       用户订制：完全自主知识产权，可以按用户需求扩充功能，实现用户定制。

       系统通知：系统管理员可以对关注的事件设定通知功能，当系统有相关事件生成时，系统会以多种通知管理员。

       安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

       扩展性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM交换机就可以轻松扩展被控设备数量。

       整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减KVM交换机和接口模块，而不会影响到整个系统的正常运行；机房KVM监控管理系统服务器软件采用模块化设计，便于扩充系统功能。
