一．客户描述及需求分析

        贵单位机房内目前有4-5排机柜，每排有13个机柜，每个机柜大概有6台服务器，

        客户要求机房内共有所有服务器，能够通过一个本地端和一个远程端进行集中控制，并且设备应具有嵌入式的操作菜单。

       同时，为规范机房布线，要求服务器到KVM切换器无延迟、无失真的最远距离和连接方式。系统能够支持基于多种接口的服务器如：PS/2、USB、SUN、Console口等，并在多种软件系统平台间“无缝”切换。

        如果KVM设备掉电或出现故障，仍能服务器鼠标，键盘，显示器处于激活状态，换上备份设备后只需连上线缆，即可重新管理服务器，而不影响服务器的正常工作。最后需要，灵活有效安全防护。

        综上所述，为了更好的进行系统运行维护管理，迫切需要对机房管理设备进行升级，以期能提供一套与目前机房设备规模相适应的更安全、更高效的集中管理平台。

方案决定采用具备跨平台支持能力的KVM解决方案，并透过集中且分层式的管理模式，以协助网管人员有效的管理不同操作系统的服务器。需要充分考虑分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。



       二、机房KVM监控管理系统设计方案

       安全性: 使用密码保护安全机制

        高扩充性: 可简单扩充系统的设备数量与管理功能

        便利性: KVM利用专业连接线延伸联机距离

       独立管理能力: 精密的架构,有效整合机房管理作业

       兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



       三、方案系统配置及数量

       1.方案一



产品型号及数量	产品品牌	产品描述
KS-2032C（1台）	中国RETON	双控；本地和远程控制；本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200 75Hz/12V电源
IP-101插卡（1块）	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器
VGA-US-01模块（25块）	中国RETON	服务器端连接模块，适用于数字KVM，使用距离50米以内
SL-300U（400条）	中国RETON	3米信号线，USB 接口
KS-2016UP(25台）	中国RETON	支持本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源

        1）方案实现及说明

       方案推荐采用RETON 数字KVM产品和模拟KVM 结合，采用级联的方式来进行集中统一控制。首先，对于每排13个机柜，78台左右服务器，推荐使用模拟的16口切换器（KS-2016UP ）搭配3米配线进行使用，每排机柜，通过5套KS-2016UP 和3米信号连接线，将KVM 与主机练级起来。其次，在顶层，配置一台32口数字KVM 切换器，以级联的方式将这25台16口模拟KVM ,即（KS-2016UP )管理起来。

        远程管理：采用在32口数字KVM配置一张IP-101远程管理卡，可以实现1名远程用户通过IP 网络形式来访问和管理所有服务器。

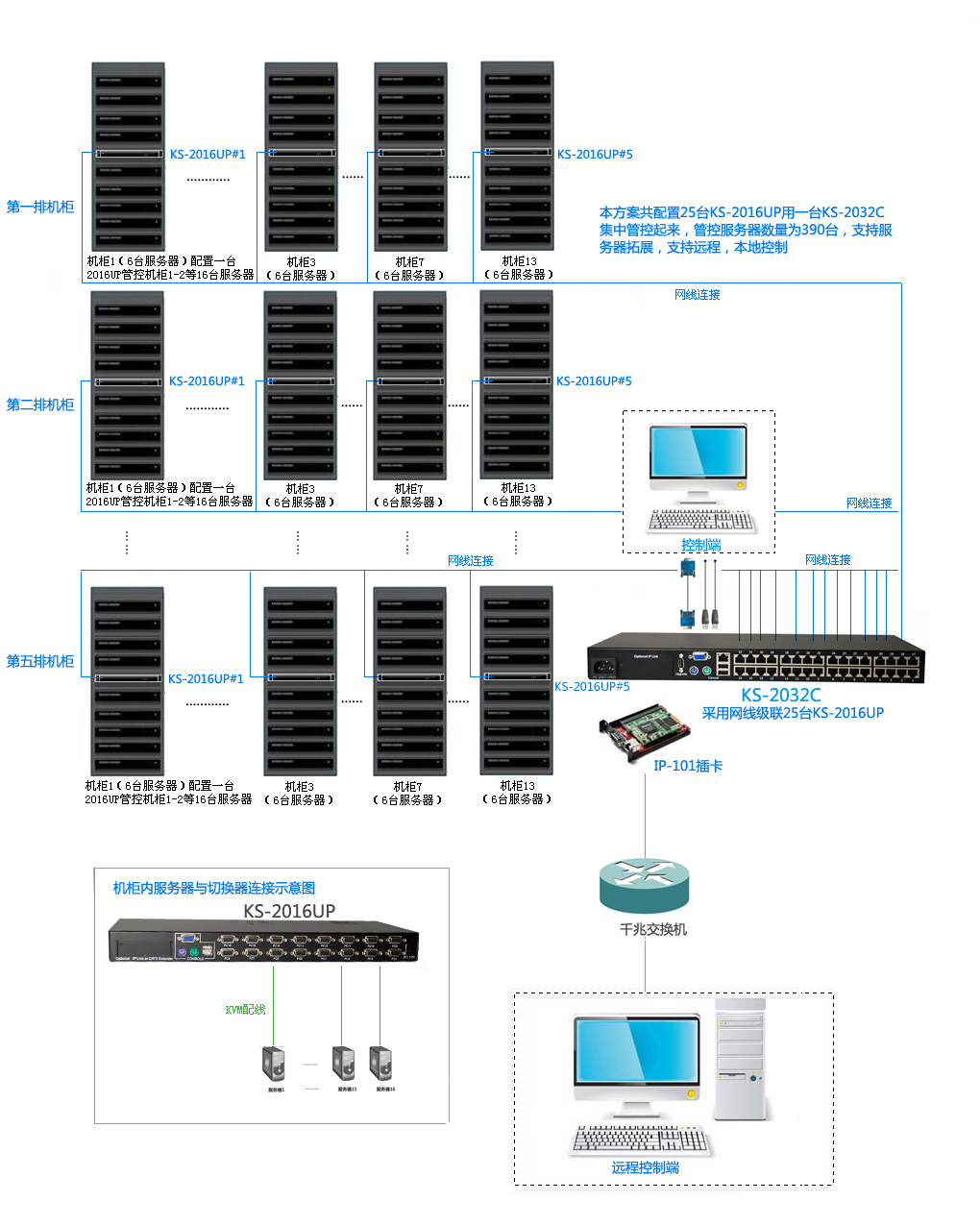

       2）方案拓扑图

       3）方案总结

        全域访问能力：远程IP用户可以位于任何有OA网络存在的地方，通过TCP/IP登录控制所有服务器及网络设备；

        快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需鼠标点击即可接入和控制任何一台机房设备；

       性价比高：本方案采用数字和模拟组合方案，大大节省了经济成本。

       支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

        同时，本方案也存在一些不可避免的局限性，由于本方案主要采用的是模拟的KVM 切换器，搭配使用的VGA信号线传输距离有限，因此KVM 连接到服务器的距离受到限制。



       2.方案二



产品型号及数量	产品品牌	产品描述
KS-2032C（1台）	中国RETON	双控；本地和远程控制；本地控制支持300米距离；32个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200 75Hz/12V电源
IP-101插卡（1块）	中国RETON	远程管理IP插卡，适用 COMBO 及CAT5 切换器
VGA-US-01模块（400块）	中国RETON	服务器端连接模块，适用于数字KVM，使用距离50米以内
KS-2016C(25台）	中国RETON	双控；本地和远程控制；本地控制支持300米距离；16个切换端口/CAT5线连接（连接到服务器距离支持50米）/1U机架式／分辨率1600*1200 75Hz/12V电源



        1）方案实现及说明

       本方案采用RETON 纯数字KVM 产品。首先，针对每排13个机柜中的服务器，配置6套数字16口切换器，即KS-2016C，通过VGA转接模块搭配网线使用，将KS-2016C与服务器进行连接。在操作顶层，通过一台KS-2032C，以级联的方式将底层的25台KS-2016C管控起来。管理者通过访问KS-2032C来对下面管控的25台16口数字KVM 进行管理。

       远程管理：采用在32口数字KVM配置一张IP-101远程管理卡，可以实现1名远程用户通过IP 网络形式来访问和管理所有服务器。

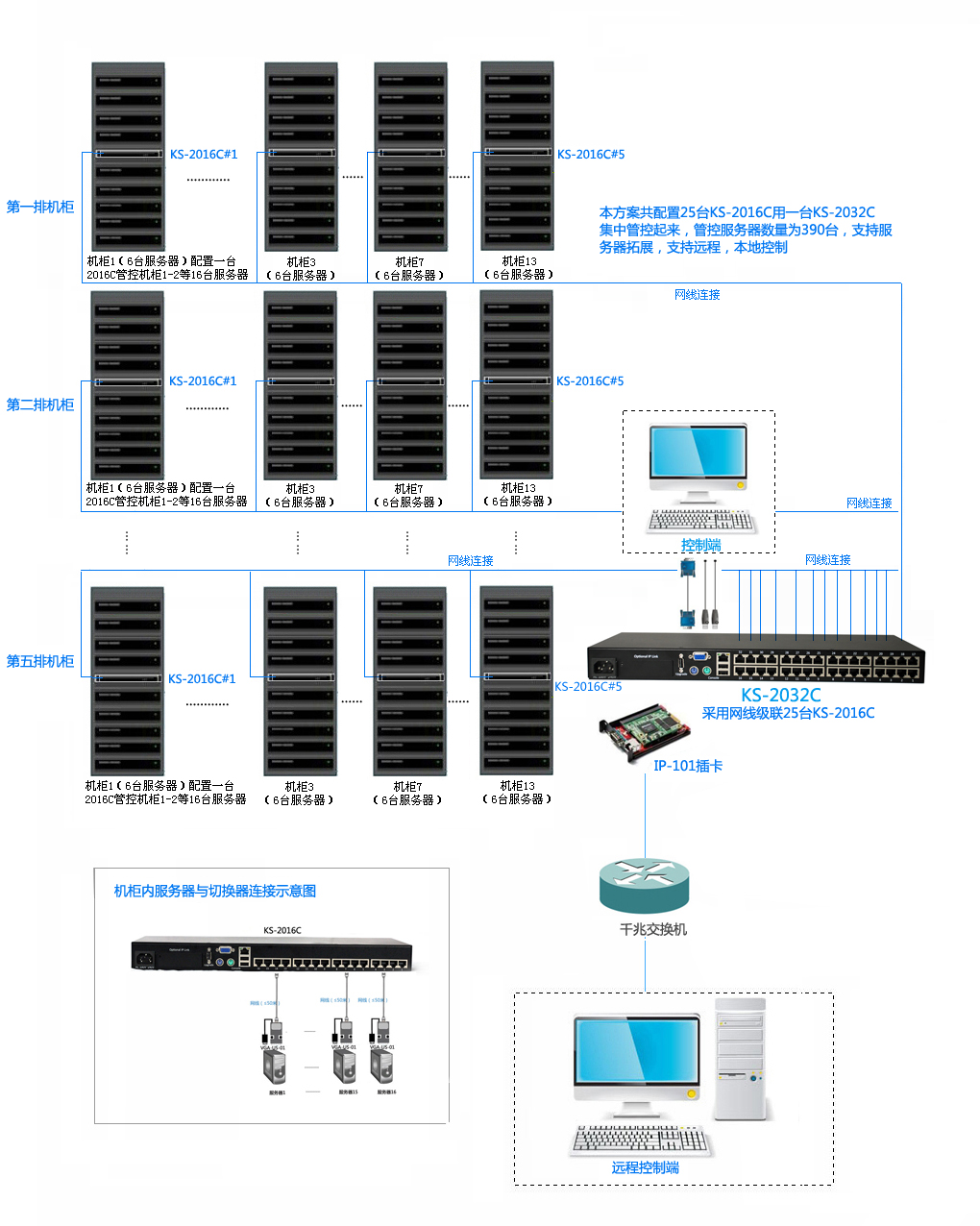

       2）方案拓扑图

        3）方案总结

       布线简洁：本方案中布线采用的是CAT5 类线，布线简洁，方便，实现KVM 连接到服务器的距离可以达到50米，打破了传统的KVM 与服务器连接距离受限的束缚。

       全域访问能力：远程IP用户可以位于任何有OA网络存在的地方，通过TCP/IP登录控制所有服务器及网络设备；

       良好的扩展性：本方案采用纯数字KVM 切换器，良好的扩展性，方便客户日后增加设备，进行设备数量的扩充。

       设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。

        但是，本方案采用的纯数字KVM 切换器，相对数字与模拟搭配组合的产品方案，该方案整体经济成本较高。
