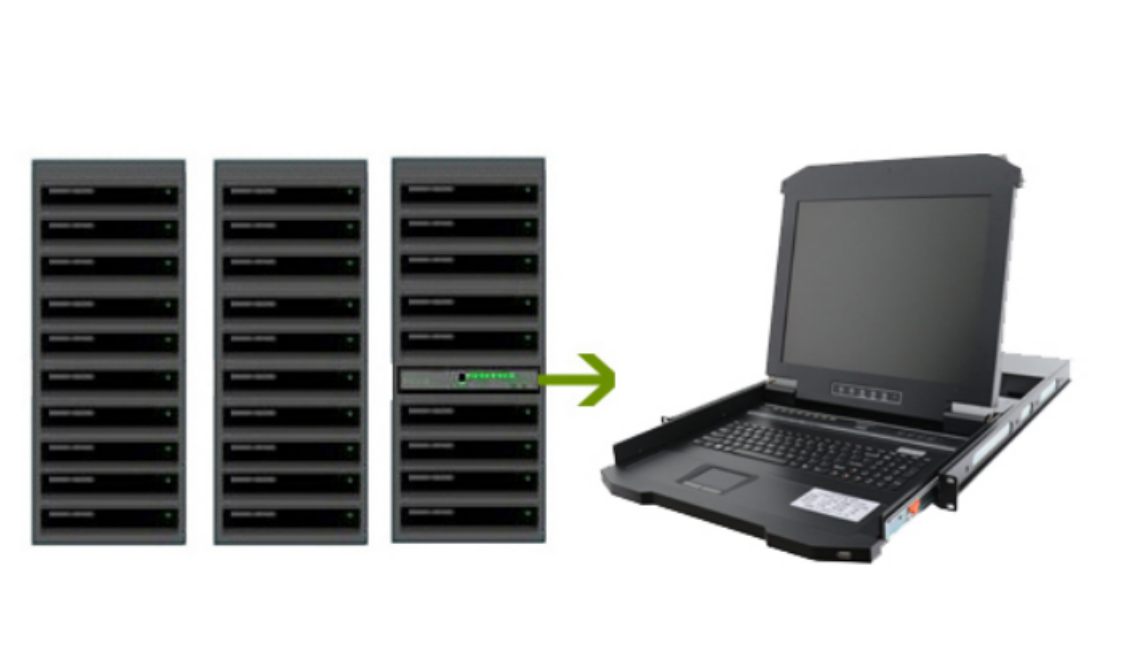

一、 机房描述与需求分析：



目前机房内有2排机柜，每排机柜数量4个，服务器比较分散但总数量不超过16台；



要求管理机柜内布置一台本地KVM产品作为控制单元，管理机柜内所有服务器。



    目前需要使用一整套KVM系统将服务器资源进行整合，实现统一安全管理。

    1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

    2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

    由于以上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。



二、方案设计：



1、 系统设计原则



实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充



2、 系统总体设计方案



   1.方案系统配置:



型号	品牌	产品描述	数量
KVM-1716AC	锐盾（RETON）	1U机架式/17"显示器/16个CAT5端口/主机到被控设备间网线长度可达50米/1280×1024  75Hz/交流供电	1
VGA-US-01	锐盾（RETON）	服务器端接口模块，USB接口	16

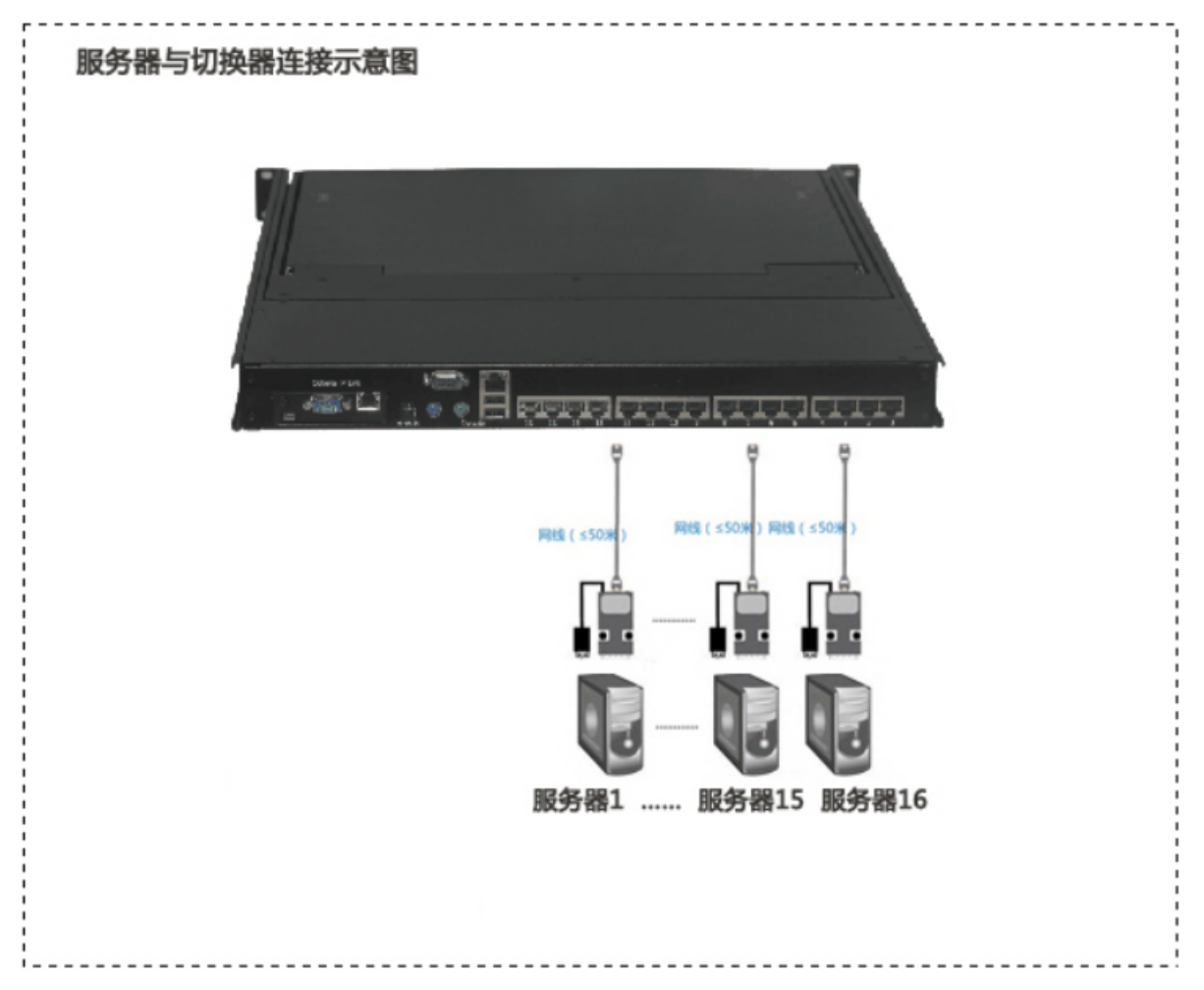

2.方案拓扑图







   3.方案概述



本方案服务器比较分散，根据机房内服务器的实际分布情况，由于服务器数量不超过16台，所以推荐每排机柜配置一台KVM-1716AC产品。





   4.方案实现



将机柜内的每台服务器VGA接口及USB接口通过VGA-US-01模块配合网线布线与KVM-1716AC主机相连即可实现管理在本地机柜上管理。



扩展性：可满足将来服务器的扩展性，增加的服务器及KVM设备整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。



热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。



布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。



稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。

(责任编辑：Reton技术部) 赞
