一、客户描述及需求分析

    某单位改建数字机房，机房内共放置30台左右服务器，所有服务器鼠键都是USB接口，与机房一墙之隔的操作室内，有4名管理员坐席，配备了4台显示器和4套无线蓝牙键鼠，现需实现操作室管理员对所有服务器进行集中管控。

    综合对机房所有服务器需实现网络远程管理、本地集中管理的需求，RETON KVM对上述所有要求做以下系统解决方案。



    二、机房KVM监控管理系统设计方案

    安全性: 使用密码保护安全机制

    高扩充性: 可简单扩充系统的设备数量与管理功能

    便利性: KVM利用专业连接线延伸联机距离

    独立管理能力: 精密的架构,有效整合机房管理作业

    兼容性: 采用的设备完全向下兼容原有KVM设备,节省成本



    三、方案说明：



     方案一

    1）配置清单

型号	品牌	产品描述
KS-2032C	中国 RETON	1U机架式/支持本地控制及远程控制（远程控制需增加IP-101远程管理模块）32个CAT5端口/CAT5线材连接（切换器主机到服务器的距离支持40-50米）/分辨率1600*1200 75Hz/12V电源
VGA-US-01(32个）	中国 RETON	服务器端接口模块，USB接口（适用于RETON数字切换器系列产品）
KV-901T(1个)	中国 RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的传送端；高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器
AV-901R(4个）	中国 RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的接收端；高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器

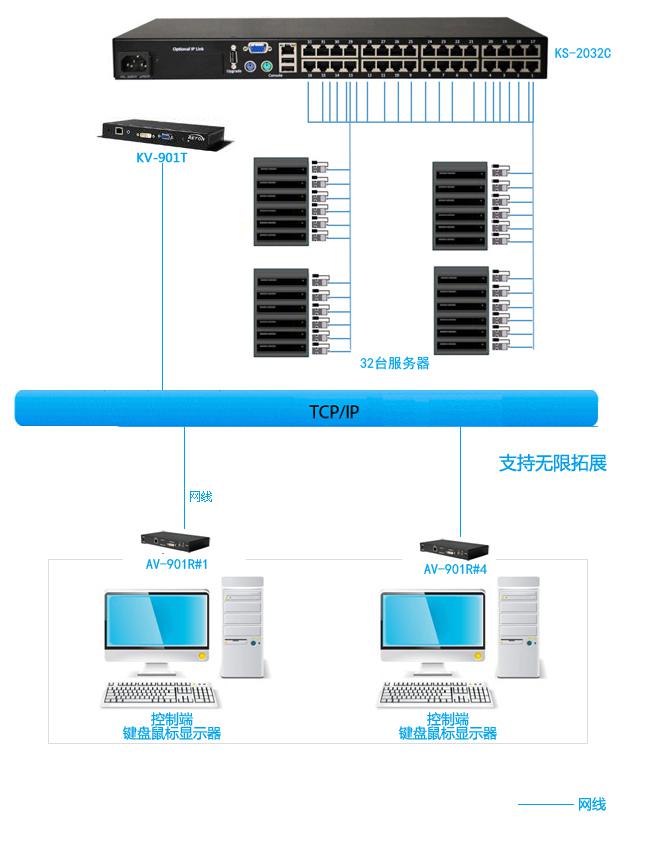

    2）方案拓扑图



    3）方案连接与说明

    1.将KS-2032C放置在居中机柜，通过CTA5类网线和VGA-US-01服务器端口连接模块，去连接机柜中的32台服务器。

用一台KV-901T传输端就连接KS-2032C本地控制端，再用网线从KV-901T的网口端口连接到网络交换机

给控制室的4个坐席，配备4台AV-901接收端，分别连接一套显示器、键鼠、鼠标。用网线将4台AV-901R接收端连接到上述同一交换机。

PS:此方案可实现控制室内4台显示器同时显示机房内某一服务器画面，4名管理员皆能对其进行操作，但不能同步进行。



    方案二

    1）配置清单

型号	品牌	产品描述
KV-901T(32个)	中国 RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的传送端；高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器
AV-901R(4个）	中国 RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的接收端；高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器

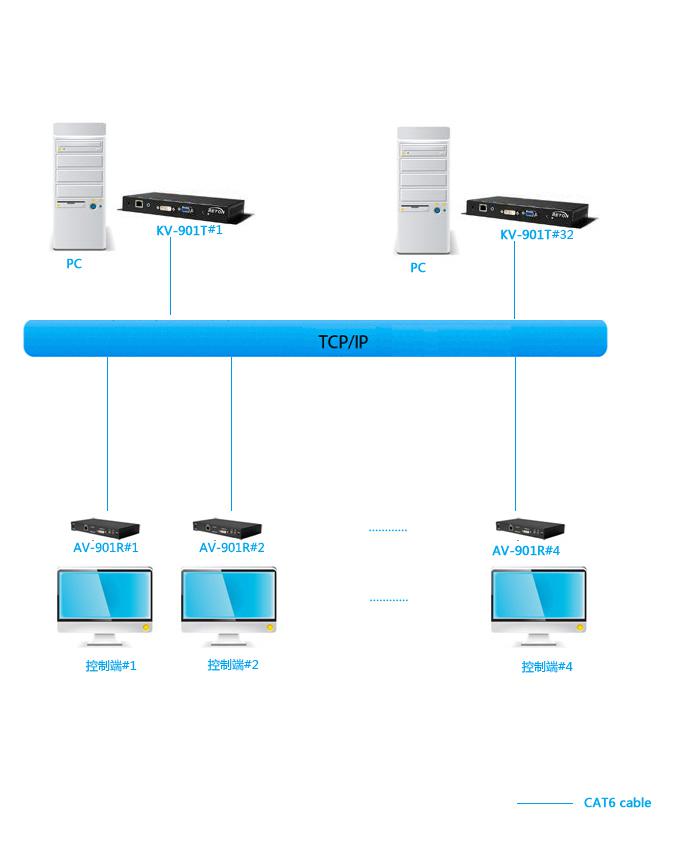

    2）方案拓扑图





    3）方案连接与说明

    1.给机柜内的每一台服务器，连接一台中国RETON KV-901T作为计算机延长设备的传送端，该型号为高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器。

    2.在操作室内，4台管理设备连接一台中国RETON AV-901R，作为计算机延长设备的接收端，该型号为高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器。

     通过这样的架构，4名管理人员即可基于TCP/IP网络架构随时切换任意一台服务器的画面来进行管理。

    PS:此方案对，需配置一台千兆网络交换机，建议选D-LINK或H3C.



    四、方案优势说明：

    （1）布线便捷：

    只需将VGA/DVI影像及立体音效接到KV-901T发送端，立即透过以太网络编码传输，将AV-901R接收端连接到VGA/DVI液晶屏幕或电视，立即经由以太网译码播放，且可多台同时接收同一节目，画面/声音绝无延迟。

    （2）良好的扩充性：

     可以通过增加KV-901T传送端灵活的增加控制服务器的数量，同样可以无缝接入AV-901R增加管控人员的数量，可以实现灵活调整，按需布控。



    （3）支持多控：

    支持多人同时管理多台服务器，可以通过OSD菜单任意切换管理不同的服务器。无缝构建，不破坏原有网络结构，声音与影像同步传输无延时，接口完备，满足不同环境的应用需要，灵活布控，可任意调整控制端管理人员数量及需要管控的服务器数量，支持光纤网络传输。



    （4）即插即用：

    即插即用，在R端通过热键(Scroll-Lock/ Caps-Lock/ Num-Lock/ Alt/ Ctrl/ Win)可轻松地完成对T端的选择，具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源。
