一、机房描述与需求分析：

       两台服务器分别放置在相距20米左右的两个实验室内，现要求实现距这两个实验室约100米左右的监控室中的1个管理员可通过键盘鼠标显示器监控管理这两台服务器。

       目前需要使用KVM集中管控系统将资源进行集中并延长处理。

       1）部署简单，在原有布好的的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。





       二、方案设计：

      系统设计原则

      实用性，适应用户实际应用环境

      稳定性及安全性

      简单化和标准化

      可支持以后扩充



      系统总体设计方案



      （1）延长器方案

      1.方案系统配置:



型号	品牌	产品描述
KS-2008C	RETON	1U机架式/8个CAT5端口/CAT5线材连接（切换器主机到服务器的距离支持40-50米）/分辨率1600*1200 75Hz/12V电源
VGA-US-01	RETON	服务器端接口模块，USB接口（适用于RETON数字切换器系列产品）
CAT5-150	RETON	显示器、键盘、鼠标信号延长器,距离150M,USB接口,适用于RETON普通切换器及数字切换器延长管控

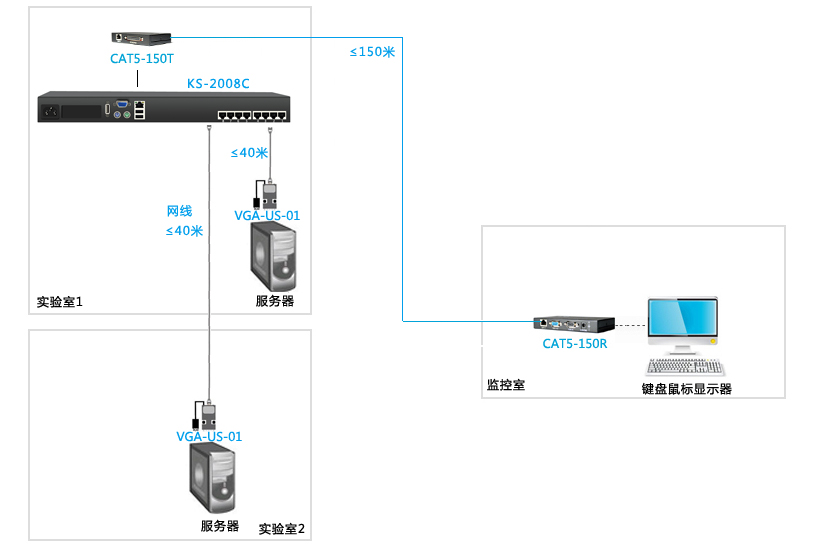

       2.方案拓扑图：





       3.  方案概述

       由于两个实验室的距离比较远，传统的普通切换器的连接距离范围无法达到要求，所以采用一台8口CAT5 KVM KS-2008C来连接两台服务器，KVM主机与每一台服务器的连接均采用网线布线配合VGA-US-01连接模块转化后连接，网线布线长度最长可达40米，KS-2008C可放置在任一实验室内，布线方便连接范围广；



       KVM与服务器连接好后再通过一套延长器将控制信号延长到100米外的监控室内，延长器的发送端与KS-2008C通过配线连接好，发送端与接收端采用普通网线连接，接收端放置在监控室内，将键盘鼠标显示器插在接收端上面，即可实现管理员远程管理监控两台服务器。





       （2）矩阵方案



       1.方案系统配置:

型号	品牌	产品描述
KV-901T	RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的传送端；高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器
AV-901R	RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的接收端；高清影音网络广播、远程计算机KVM操作；支持多人同时管理多台服务器

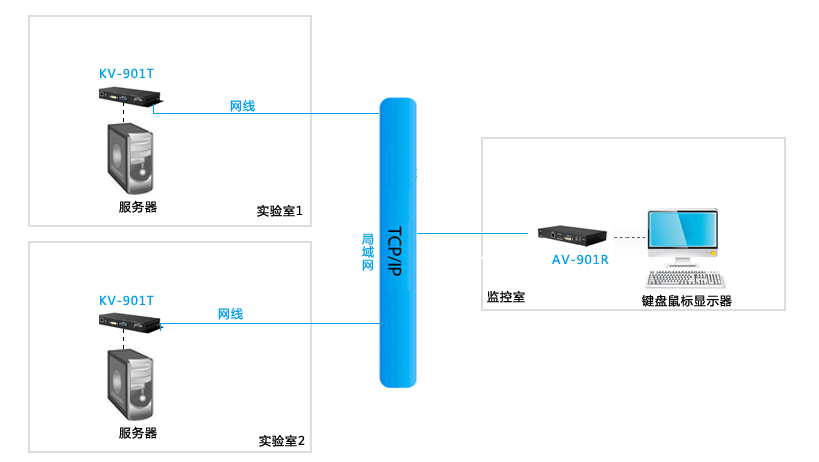

       2.方案拓扑图





       3.  方案概述

       本方案采用矩阵式KVM产品，实现前提是两个实验室与监控室的网络是在同一个局域网内，在每一个实验室内放置一台KV-901T与服务器连接好，并将KV-901T与当地交换机连接好，在100米外的实验室内放置一台AV-901R也连入当地交换机，与两台发送端在一个局域网内，将键盘鼠标显示器插在AV-901R上面，即可实现管理员远程管理监控两台服务器。
