教学环境使用KVM切换器方案

发布时间:1406269593 作者:Reton技术部

       在中国近期,随着科学与经济的进步,各行各业也都在与社会与时俱进,飞速发展。同时各界对教育也都有着高度的重视,而教学环境设备也在日益完善。随着机房计算机数量的不断增多,多媒体教室也在逐渐的扩建,电子阅览室也在广泛的应用。对于这么多的网络设备,以前可能会影响到管理员的管理,但是,只有知道KVM切换器的人就知道,它能很好的校园网络这个领域起到正常运营的效果,对教学网络维护工作有了更好的保障作用。



        一、客户描述及需求分析

       某个学校分为2个校区,一个校区有5台服务器,另一个校区有6台服务器,分别放在2个机柜。现在整个校区形成一个局域网。希望能够通过管理员进行统一管理,并在学校办公室进行IP访问控制。



        机房KVM监控管理系统设计方案

        实用性:适应用户实际应用环境

        便利性:KVM利用专业连接线延伸联机距离

        独立管理能力:精密的架构,有效整合机房管理作业

        兼容性:采用的设备完全向下兼容原有KVM设备,节省成本



        二、系统总体设计方案



产品的型号与数量

品牌

产品的描述

KS-2008C  2台

中国RETON

本地和远程控制;通过使用延长器本地控制支持300米距离;8个切换端口/CAT5线连接(连接到服务器距离支持50米)/1U机架式/分辨率1600*1200  60~75Hz

IP-101插卡  2个

中国RETON

 远程管理IP插卡,适用 COMBO 及CAT5 切换器,远程管理分辨率1600*1200





       三、方案实现说明

       在本方案是通过将分隔的两个校区进行统一管理。采用的是先分开连接再统一连接。首先,用VGA-US-01转换模块,将服务器与KVM 之间连接起来。在KVM 一端,通过CAT5线将KVM 与VGA模块网口端口连接起来。VGA模块的另一端可以连接服务器的VGA,键盘和鼠标口。这样连接好2台KS-2008C后,再加载IP-101模块.,通过管理员进行远程控制统一管理。

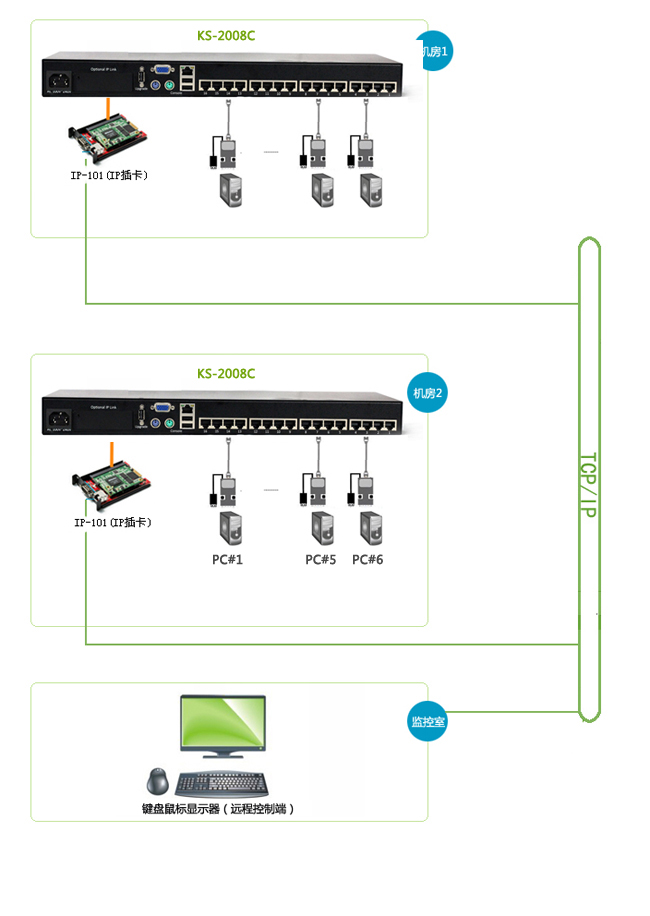

       四、方案拓扑图



       五、方案优势说明

        布线简洁:本方案中布线采用的是CAT5 类线,布线简洁,方便,实现KVM 连接到服务器的距离可以达到50米,打破了传统的KVM 与服务器连接距离受限的束缚。

       全域访问能力:远程IP用户可以位于任何有OA网络存在的地方,通过TCP/IP登录控制所有服务器及网络设备;

        良好的扩展性:本方案采用纯数字KVM切换器,良好的扩展性,方便客户日后增加设备,进行设备数量的扩充。

        设备都是即插即用:可随时根据用户的需求增加或删减服务器,而不会影响到整个系统的正常运行

        可以实现局域网内任何地点通过IE浏览器访问管理服务器。
