一、 机房描述与需求分析：

现有3个分电站点，每个分电站点有2台数据主机，本地各接了一套键盘、鼠标、显示器用于本地工作人员监看管控，同时在总站点也有6个显示器组成的大屏用于观看画面，主机视频接口为HDMI接口，需要支持高清分辨率，需要布置KVM延长器管控，各分站点距离总站点间距离大约几公里，中间均布有光缆。

二、方案设计：

1、 系统设计原则

1）部署简单，在原有的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。

2）良好的拓展性，如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

综上几点，本方案充分考虑了对服务器设备的管理的集中性，管理者使用的安全性，系统的稳定及性，实用性以及之后的可扩张性设计而成。

2、 系统总体设计方案

    1.方案系统配置:

2.方案拓扑图

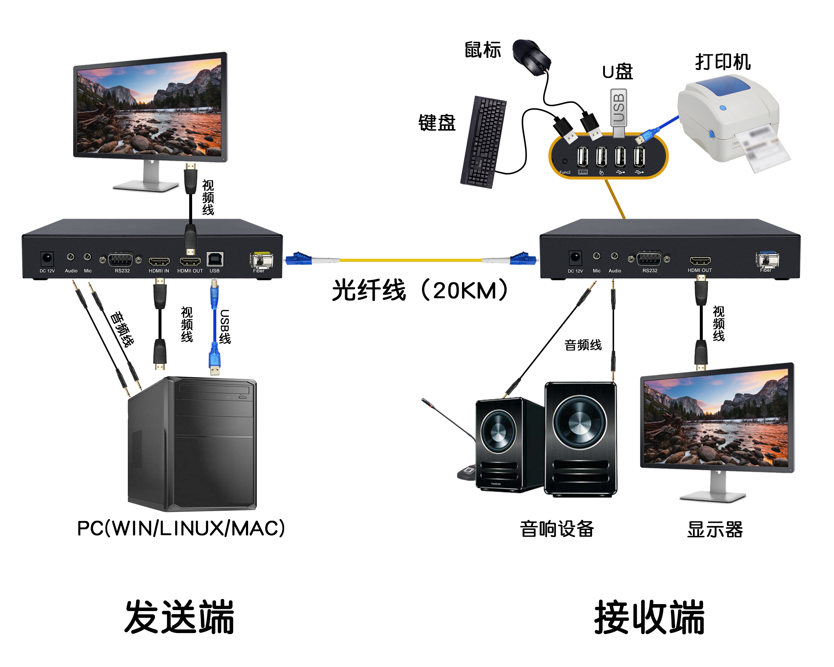

连接示意图

三、方案实现

1.方案概述

本方案3个分电站点，每个分电站点有2台数据主机，主机视频接口为HDMI接口，总站点有6套键盘、鼠标、显示器，两者相距几公里，配置6台KN-150HMF延长器设备，即可实现远距离1对1监看管控，同时KN-150HMF的发送端带有本地环出接口，可以当主机本地显卡HDMI口被占用的情况下，额外提供1个本地HDMI输出，用于主机本地接显示器。

2.产品连接

将机房内主机显卡的HDMI接口及USB接口通过配线与延长器发送端接口相连，本地显示器接在发送端的本地环出端口上，总站点的键盘、鼠标、显示器插入到延长器接收端的接口上面，最后用对应长度的LC单模单芯光纤将分置在两边的发送端和接收端连接起来，所有主机均采用统一连接方式，规范化管理，采用LC单模单芯光纤距离最远可达20千米，所有走线长度满足且美观。

四、方案特性：

扩展性：可满足将来管理人员及服务器的扩展性，增加的设备整合到原有的系统中，实现新老系统的完美结合，配置简单，配置好后即可投入正常应用。

热插拔：系统均采用USB接口连接，通用性强，更稳定，支持热插拔。

稳定性：所有产品均采用工业级标准，方案成熟，产品经过多年市场验证，稳定性强。

兼容性：兼容市面主流品牌服务器、工控机、电脑、硬盘录像机等设备，兼容Windows、Linux、Unix、Mac OS等市面主流操作系统。

布线美观：所有跨机柜及远距离的线材均采用标准网线连接，实用性强，长距离走线方便，使机房更加美观。
