一、 机房描述与需求分析:



现有10个办公席位,每个席位工作人员各配置一套键盘、鼠标、显示器,为了减少席位空间以及办公区域整洁度,现公司统一要求将电脑主机放置在40米外的信息机房内,主机视频接口为HDMI接口,需要支持高清分辨率,需要布置KVM延长器管控。



二、方案设计:



1、 系统设计原则



1)部署简单,在原有的网络结构上灵活部署,不需要破坏原有网络结构,在进行安装部署时保证原网络正常运行。

2)良好的拓展性,如果之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。

综上几点,本方案充分考虑了对服务器设备的管理的集中性,管理者使用的安全性,系统的稳定及性,实用性以及之后的可扩张性设计而成。



2、 系统总体设计方案



    1.方案系统配置:

品名

型号

品牌

产品描述

数量

延长器

KN-150H

锐盾(RETON

HDMI高清视频、键盘、鼠标信号网线延长器/CAT6网线延长距离150/USB接口/分辨率4K*2K/USB接口/RS232串口/USB2.0/音频、麦克风/DC12V

10



2.方案拓扑图


连接示意图



三、方案实现



1.方案概述



本方案机房有10台主机,主机视频接口为HDMI接口,席位有10套键盘、鼠标、显示器,两者相距几十米,配置10台KN-150H延长器设备,即可实现远距离1对1操作管理



2.产品连接

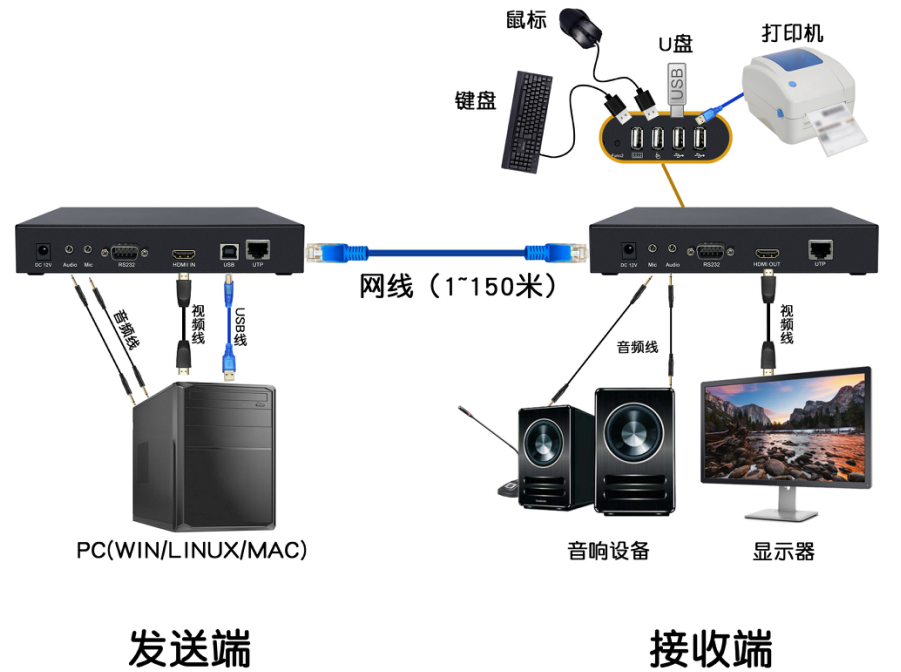

机房内主机显卡的HDMI接口及USB接口通过配线与延长器发送端接口相连席位上的键盘、鼠标、显示器插入到延长器接收端的接口上面,最后用对应长度的CAT6网线将分置在两边的发送端和接收端连接起来,所有主机均采用统一连接方式,规范化管理采用CAT6网线距离最远可达150米,所有走线长度满足且美观



四、方案特性



扩展性:可满足将来管理人员及服务器的扩展性,增加的设备整合到原有的系统中,实现新老系统的完美结合,配置简单,配置好后即可投入正常应用。

热插拔:系统均采用USB接口连接,通用性强,更稳定,支持热插拔。

稳定性:所有产品均采用工业级标准,方案成熟,产品经过多年市场验证,稳定性强。

兼容性:兼容市面主流品牌服务器、工控机、电脑、硬盘录像机等设备,兼容Windows、Linux、Unix、Mac OS等市面主流操作系统。

布线美观:所有跨机柜及远距离的线材均采用标准网线连接,实用性强,长距离走线方便,使机房更加美观。
