一、客户描述及需求分析

机房有服务器机位104个，分两排，每排4层，每层热机位为13个，最多同时热机服务器设备为104台。

      配置2组KVM设备，实现2个本地控制台及2个网络远程管理端口，每组KVM分管52台服务器设备，每组KVM配置一个网络远程管理端口接入网络内实现远距离访问控制功能，本地管理需额外预留两套本地控制线缆。

热机服务器同时需要连接网络，每台服务器配置一条网线及一个网络端口/IP地址。

整个热机房KVM系统、网络系统、操作台、键鼠显示器及配套需整体实现。

二、方案系统配置

2.1 KVM 配置

三、方案实现

3.1 KVM 安装

KS-2032C为32端口数字KVM切换器，连接服务器距离可以到50米范围，可实现两层树状级联，可级联服务器数量为1024套，同时指出按钮、键盘热键、OSD菜单切换，方便切换操作，可实现简单重命名，方便管理员识别使用。

       1、104台服务器分成两组控制，每组52台服务器，每组使用2套KS-2032C 32端口数字KVM切换器级联。

       2、每组KS-2032C中的一台内置IP-101网络远程管理模组实现IP网络远程管理，另外一台KVM与之级联。

       3、KVM与VGA-US-01连接模块通过超五类屏蔽网线连接，隔离点击加热风扇等产生的电磁干扰影响画质因素。

       4、KVM主机放置在机柜内，通过VGA及USB线延长到操作台，连接键盘鼠标显示器实现本地管理。

       5、将IP-101网络远程管理模组通过网线连接到交换机接入网络实现IP网络远程管理，管理员可通过电脑登录IP-101 IP地址，验证用户名密码后实现IP网络远程管理。

3.2网络设备安装

       1、使用3套以太网交换机接入网络。

       2、每个服务器热机位需预留一个网络端口连接到交换机实现服务器接入网络。

       3、交换机统一放置在机柜内。

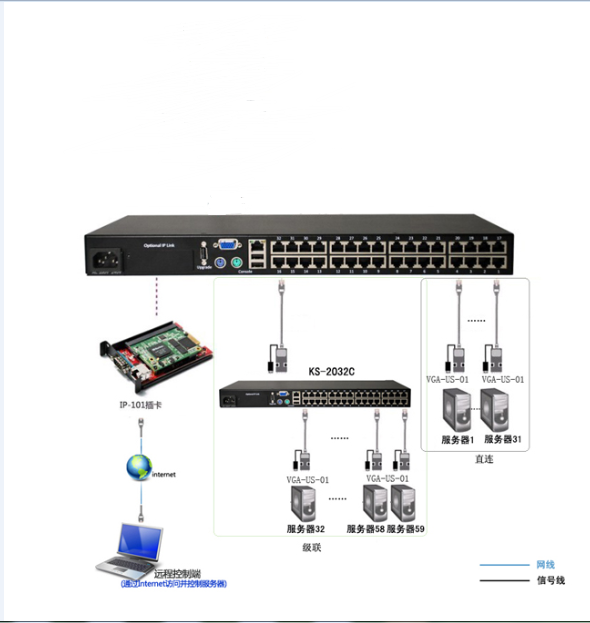

3.3 方案拓扑图

四、方案总结

全域访问能力：远程IP用户可以位于任何有OA网络存在的地方，通过TCP/IP登录控制所有服务器及网络设备；

  快捷切换方式：远程IP用户通过客户端界面操作，其所有有权访问的机房设备完全列表在同一显示界面中，只需鼠标点击即可接入和控制任何一台机房设备；

  性价比高：本方案采用数字和模拟组合方案，大大节省了经济成本。

  支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。该机型还支持SUN的热键功能。

  同时，本方案也存在一些不可避免的局限性，由于本方案主要采用的是模拟的KVM 切换器，搭配使用的VGA信号线传输距离有限，因此KVM 连接到服务器的距离受到限制。
