设计思路

机房内有服务器及网络设备总共30台左右，希望机房内科实现本地操作外同时希望能实现网络远程对机房内服务器设备,需要同时满足8个网络远程管理员及1个本地管理员同时操作时具有独立的操作通道而不相互影响。

依据现场实际需求并考虑后续扩展延续性、安全性及可可控行，方案设备配置如下：

1、方案配置：

2、设计说明

KS-8032M为32端口数字KVM切换器，支持双网络，双电源；单台KS-8032M可连接服务器数量为32台，连接服务器距离可分散在50米范围内，分辨率可达1920*1080，支持虚拟媒体功能，可实现网络远程数据传输；

VGA-US-V3为USB+VGA接口模块，配套数字KVM切换器使用连接服务器，支持虚拟媒体功能；

3、产品连接

使用1套KS-8032M网络远程KVM设备，使用配套的VGA-US-V3模块连接服务器，使用配套的RS-V3模块连接路由器交换机等网络设备，可连接数量为32台，可根据服务器数量和网络设备数量分别配置不同数量的模块，后续服务器等设备扩展可无缝加入新的KVM切换器即可实现扩展功能。

KVM主机与服务器连接使用VGA-US-V3模块通过网线连接，VGA-US-V3模块一端连接服务器的VGA+USB接口，另外一端网口使用网线连接到KVM主机上。

KVM主机的网络接口通过网线连接到交换机路由器等网上设备中，配置好IP地址即可实现网络远程管理KVM连接的服务器设备。

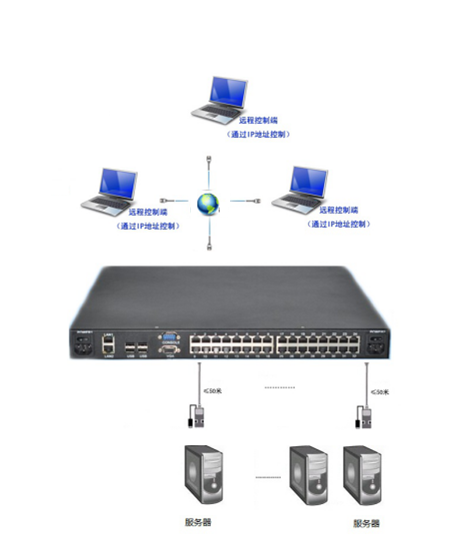

系统拓扑图

方案优势

1、节省空间

对于这些发展极为快速的行业而言，原先所用的空间相对有限，而搬迁则会造成服务的停顿。在这些情况下，减少键盘、鼠标和显示器的数量，可以为新增加的服务器腾出大量的空间。

2、提高效率

可以想象，当系统或网络维护人员穿梭于服务器、各种机柜所组成的丛林中，寻找出故障的机器时，效率是不会提高的。而这低效率，不但浪费了有限的人力资源，而且使出现的故障得不到及时的修复，使网络或数据中心出现不应有的停顿。能实现在由一套键盘、鼠标、显示器组成的控制台登陆所有的机器，势必将极大地提高系统或网络维护人员的工作效率。

3、加强管理

工作效率的提高，意味着网络或数据中心得到了有效的管理，从而提高了这些系统的稳定性和安全性。

4、节约成本

网络运营成本，尤其是那些必须24小时不间断运行的网络及数据中心的运行成本，逐渐成为网络经营商们成功的关键因素。同时，硬件软件费用、人员费用以及场地费用也是公司运营费用的主要组成部分。对于这些发展极为快速的行业而言，原先所用的空间相对有限，而搬迁则会造成服务的停顿。在这些情况下，减少键盘、鼠标和显示器的数量，可以为新增加的服务器腾出大量的空间，同时节约了大量的成本。

5、远程管理

系统的远程维护和管理也是这些大型系统所面临的重要问题。系统的管理和维护人员不可能24小时在机房里值班，而机器故障却可能在任何时候发生，因信息的交通堵塞而造成系统长时间的不稳定将极大地损坏企业的形象或产生重大的损失。通过远程的键盘、鼠标和显示器或管理员电脑来实现系统的远程管理、维护是保证系统24小时不间断、稳定运行的重要手段。

6、环保节能

使用KVM切换器可避免使用多台显示器，从而减少辐射，节省空调、能源等的消耗，营造健康环保节能的工作环境。
因此，实现一个用户使用一套键盘、鼠标、显示器去访问和操作一台以上主机的功能将为不少的企业节省了空间和服务器外设产品资源，有效提高大规模应用的管理能力。
