一、客户描述及需求分析

       贵单位目前大约有30台左右的设备（主要为服务器），分布在几个机柜中，现在客户要求在本地机房内，可以通过一套KVM系统实现对这30台设备的集中统一管控，另外在远程端，客户也希望能通过内部局域网在远程能够访问和操作管理机房内的设备，能实现远程安装系统 做RAID、设置BIOS、控制关机和重启。

    1)在控制中心，通过采用KVM 设备，实现集中管控这30台设备。

2)在远程端，能帮助客户通过内部局域网实现对机房内设备的远程管理。

二、方案系统配置

三、方案实现

3.1 方案说明

考虑到用户需要在本地机房内实现对这30台设备的上架管理，因此我司计划给客户配置一台17英寸32口端口CAT5 KVM ,型号即KVM-1732AC ，通过配套的VGA专用模块，将KVM-1732AC与服务器连接起来。VGA模块的网口端接入网线，网线另外一端接到KVM 上，VGA模块上的VGA接口和USB接口分别接到服务器的视频和键鼠接口上。

目前客户除了本地机房集中管理，另外在距离机房不远的监控室内，希望能通过局域网，在远程监控室内，操作员也能对机房内的设备进行管控，因此我司计划给KVM-1732AC配置一个远程管理卡，型号即IP-101，客户可以通过WEB 的方式登录和访问到本地机房内的KVM ,继而对KVM 所连接的30台设备进行远程管理。

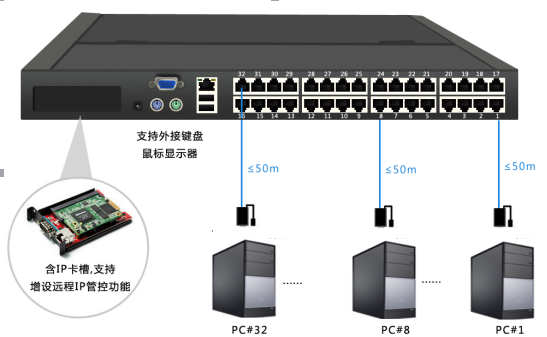

3.2 方案拓扑图

四、方案优势

   高度集中管理性：30台服务器，通过配置一套KVM-1732AC ，可帮助管理员在本地机房内实现集中管控所有的设备，节省了空间和时间成本，在管理上，实现了高度集中统一。

  人机隔离：通过给KVM-1732AC 配置一个远程管理卡，即IP-101，可以帮助操作员在远程端，通过网络访问和管理机房内的设备，管理员可真正实现人机隔离模式的管理。

       强大兼容性：支持多平台操作系统，不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型。

安装部署方便：方案简洁、直观，实现规范化五类线布线，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐；

   良好扩充性：随着机房服务器数量的增加，不需要改变原有系统的结构，只需要增加KVM切换器就可以了。
