一、机房描述与需求分析：

        广州某企业机房有30台服务器，现要求一套KVM系统统一管理机房内所有服务器；要求部署简单，不需要破坏原有机房内部结构，在进行安装部署时原网络正常运行。要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

        二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

        可支持以后扩充

        2、系统总体设计方案

       方案系统配置:

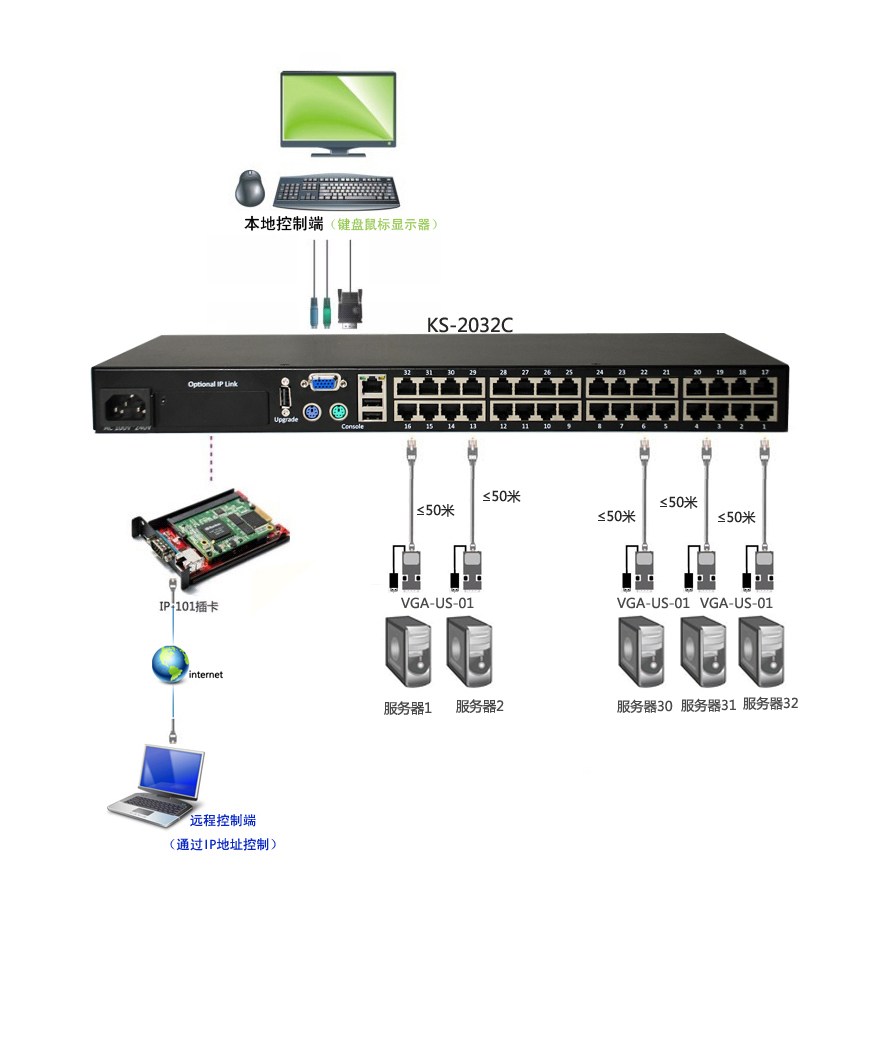

        方案拓扑图

       三、方案总结：

        本方案采用一台32口数字KVM管控所有服务器，通过VGA-US-01/VGA-PS-01计算机接口模块与服务器相连，VGA-US-01/VGA-PS-01计算机接口模块通过标准网线连接至KVM主机；

       本地管理：可以通过一台1701A连接在KS-2032C的本地控制端上面，作为本地可上架管理操作端，该设备符合标准的19寸机柜安装尺寸，1U 的高度，不占用机柜空间。

       远程管理：采用在32口数字KVM配置一张IP-101远程管理卡，可以实现1名远程用户通过IP 网络形式来访问和管理所有服务器。

        四、方案特点：

        （1）在方案中，采用标准的CAT5线连接，布线简单，节省空间。

        （2）方案扩展性强。本方案采用的是数字式KVM ，该产品可通过级联方式级联多台服务器，客户日后可根据自身的实际需求增加服务器。其次，KVM 连接到服务器的实际有效距离可达40米，打破了传统机房管控方式中，对服务器摆放距离限制的要求。

       （3）支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器
