摘要：深圳RETON利用KVM切换器，在不改变机房布线架设的基础上，在进行安装部署同时，原有网络的正常运行；支持服务器增加后能够无缝接入，并能够兼顾由于业务需要新增的IT硬件设备。按机房改造说明，对该企业完成了机房服务器的管控。



       关键词：深圳RETON  KVM切换器  机房布线架设  机房改造说明  矩阵KVM



       一、机房描述与需求分析：

       企业2楼的数据中心机房内有约300个PC机/服务器，现要求用KVM系统能实现在同一栋楼的6楼的工作区域内实现3~5人远程管理指定或者所有机房内的PC机/服务器；

       要求部署简单，不需要破坏原有机房内部结构，在进行安装部署时原网络正常运行。

       要求具备良好的拓展性，之后如果PC增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。



       二、方案设计：

       1、系统设计原则

        实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2、系统总体设计方案

       （1）方案一：远程IP多对多管控.



       1． 方案系统配置:





型号	品牌	产品描述
ADS-810	中国RETON	集中认证安全管理平台，多远程用户，支持多平台，日志审计，管理员权限设定
KS-1001IP	中国RETON	单口IP切换器，支持远程控制，可连接任何品牌切换器实现远程控制；支持虚拟媒体；远程安装系统；可选配远程电源管理，实现无人值守机房

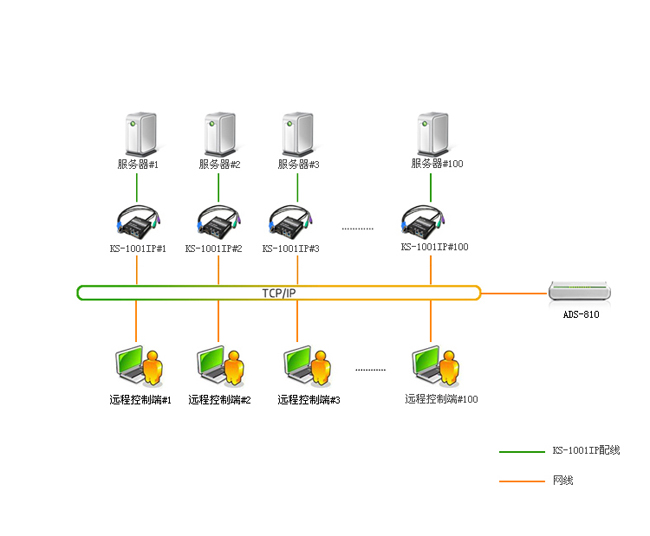

       2． 方案拓扑图

       （2）方案二：2032数字管控.

       1．方案系统配置:





型号	品牌	产品描述
AVK901 T端	中国RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的发送端；高清影音网络广播、远程计算机KVM操作
AVK901 R端	中国RETON	基于TCP/IP网络架构的影音传播、计算机延长设备的接收端；高清影音网络广播、远程计算机KVM操作
KS-2032C	中国RETON	双控；本地和远程控制；本地控制支持300米距离；32个切换端口/CAT5线连接（含32个VGA模块，连接到服务器距离支持50米）/1U机架式／分辨率1920*1440 75Hz/12V电源

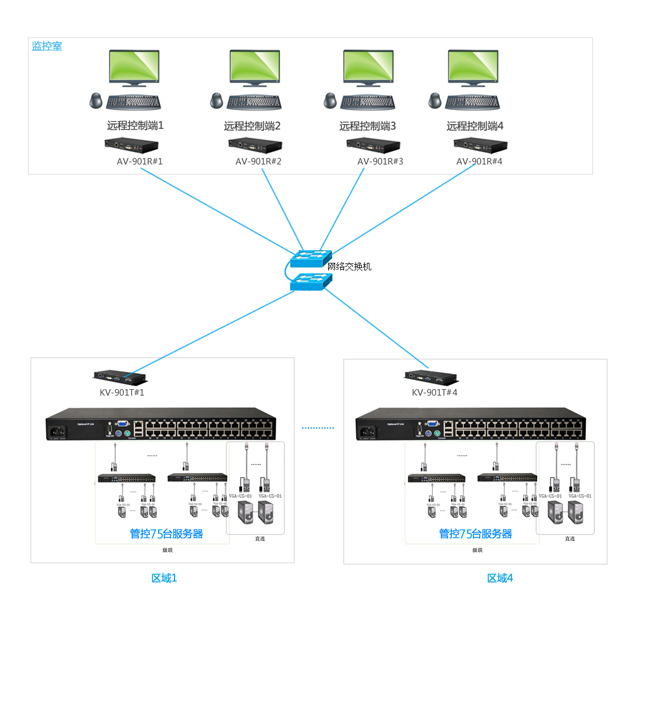

       2.方案拓扑图：

       （3）方案三：4032数字管控.

       1．方案系统配置:



型号	品牌	产品描述
KS-4032C	中国RETON	四远程控制和一本地控制，本地控制距离300米，32个切换端口/网线连接（含32个VGA模块，连接到服务器的距离支持50米）1U的机架，分辨率1920*1440，75HZ/12V电源



       2.方案拓扑图：



       三、 方案总结：

(责任编辑：Reton技术部.Pang) 赞
