一、项目描述与需求分析：

       大型机房改造项目，计划采用KVM系统进行远程集中管控。机房约300台，要求用KVM切换器实现远程集中管控机房，且部署简单，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。整套KVM系统能实现IP远程管控。客户要一套最经济的方案和一套最优质的方案。

       具备良好的拓展性，之后如果服务器增加或者管控人员增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

       结合以上需求分析，本公司充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。根据客户的需求，设计了2套方案，一套最经济的和一套最优质的方案。



       二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2、最优质的系统总体设计方案

       2.1最优质的方案系统配置:



型号	品牌	产品描述
KS-2032C	中国RETON	数字KVM产品，支持1本地控制和1个远程控制，32个RJ45口，CAT5线连接，1U机架式
IP-101	中国RETON	远程管理IP插卡
VGA-US-01	中国RETON	计算机USB接口模块

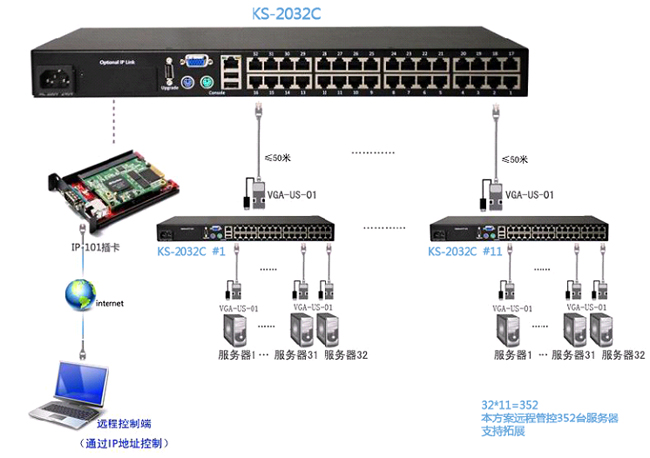

       2.2 最优质的方案拓扑图：



       2.3方案说明：

       最优质的方案概述及实现：

       由于，我们计划配置一套锐盾RETON 数字KVM产品采用级联的方式来进行集中统一控制。每台服务器连接VGA-US-01计算机接口模块，通过标准5类线连接至KS-2032C主机，共11台KS-2032C主机与顶层的一台KS-2032C采用树状级联，KS-2032C主机搭载IP-101模块，IP-101模块WAN口通过普通5类线将其连接到网络交换机端口实现服务器的集中IP远程管控，这样就可以实现远程IP集中管理。



       控制用户：

       数据中心内设有本地控制端，中心外的远程用户通过浏览器登入账户进行远程管理。

       安全性：

       所有的数据传输进行SSL数据全程加密，采用账户权限认证登录。

       连接线缆：

       本方案支持不同品牌的CAT5、CAT5e和CAT6，支持机房原有线缆的利用，远程IP用户通过TCP/IP操作访问没有时间、距离、空间的限制。

       方案特点：

       方案简洁、直观，实现规范化网线布局，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。



       3、最经济的系统总体设计方案

         3.1 最经济的方案系统



型号	品牌	产品描述
KS-2016UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
IP-101	中国RETON	远程管理IP插卡
KS-2008UP	中国RETON	双控；本地控制及远程控制；1U机架式/8个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源

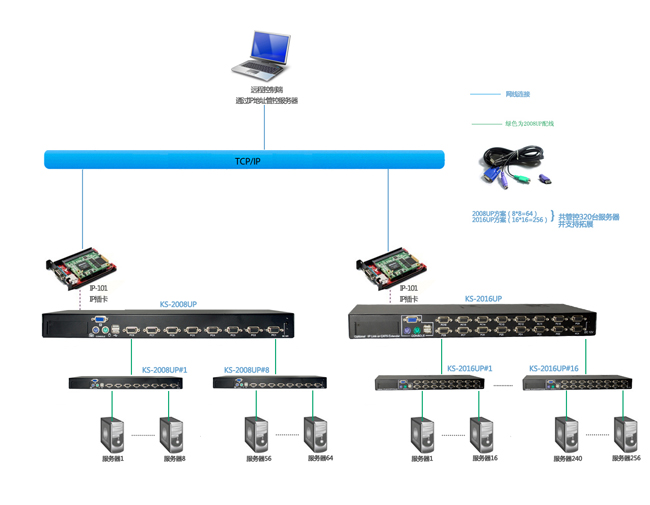

         3.2 最经济的方案拓扑图



       3.3方案说明：



       最经济的方案概述及实现：

       由于客户想用一套最经济的方案，我们计划配置一套锐盾RETON 模拟KVM产品采用级联的方式，再加上两张IP-101模块来进行远程集中统一控制。首先，用KS-2016UP做顶层，下面树状级联16台KS-2016UP，再在顶层的KS-2016UP上加一个IP-101模块，这样只能远程管理256台服务器。然后，在剩下的服务器中，我们用KS-2008UP做顶层，下面级联8台KS-2008UP，再在顶层的KS-2008UP上加一块IP-101模块，这样可以远程集中管理64台。然后，通过远程登入这两个IP地址，就可以集中管理这300台服务器了。
