一、环境描述与需求分析：

       机房内有服务器机柜3个，总服务器数量为16台左右，现需要进行一次重新部署规划，要求一套上架式LCD KVM系统能够实现只在机房本地内进行管理所有服务器，尽量缩小空间使用，部署简单，不需要破坏原有网络结构，布局合理美观，同时要求切换方便便捷，不影响画面的效果。

       结合以上需求分析，本方案充分考虑了中心机房的空间和布局，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

       二、方案设计：

       1、系统设计原则

        实用性，适应用户实际应用环境

      稳定性及安全性

      简单化和标准化

      可支持以后扩充

       2、系统总体设计方案

       1． 方案系统配置:

       2． 方案拓扑图

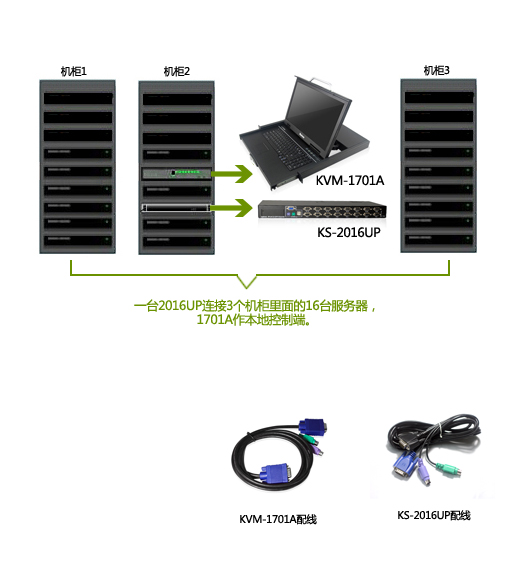

       图（1）：机柜整体安装图

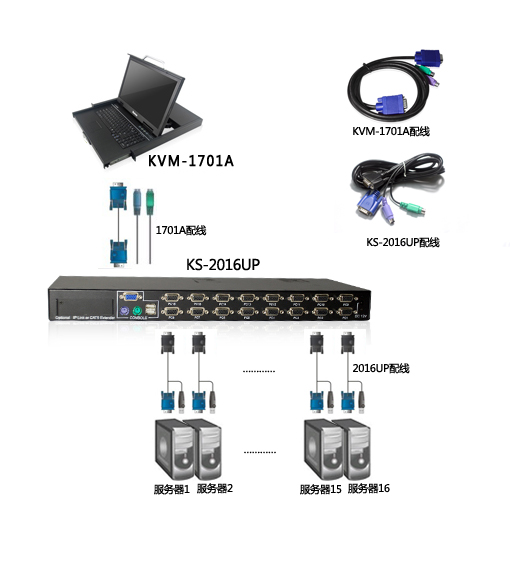

       图（2）：KVM系统说明图

       三、方案说明总结：

       机架式KVM控制平台由KVM 1701A和KS-2016UP组成，整套方案操作简便、连接方便，可满足需求在中心机房内集中管理16台服务器。

       液晶KVM 1701A是集液晶显示器/键盘/鼠标于1U高度的三合一上架套件，安装快速简单，只需要将电缆连接在KS-2016UP的本地控制端上面，即可作为机房内操作平台，而无须软件配置，为机房管理节省了时间和空间，不需安装软件，通过 LCD KVM控制平台键盘热键、OSD 菜单方式或功能键实现对多台电脑的切换操作。

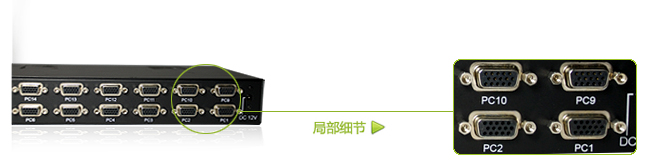

        16口KVM切换器KS-2016UP单机最多可接16台计算机，扩充后最多可控制256台计算机，拓展方便，支持双控选择即一个本地控制台以及一个可选的CAT5或IP远程控制台，自动优化RGB信号传送功能。

       不需要安装任何软件，通过OSD菜单，面板按键和多种热键即可完成多台电脑的选择切换，在前面板上均设置有端口所对应的LED按键、灯号显示与切换，可供使用者方便操作。

       具有热插拔功能——直接增加或移除电脑而无需关闭KVM电源。最高可支持1920×1440/60Hz的高分辨率并且在每台计算机上皆独立支持EDID & DDC2。

       完全支持Logitech, Microsoft, IBM以及其他各品牌的PS/2及USB键盘、鼠标。

       注：同时需要注意的是本方案中KS-2016UP产品默认配线是1.8米，由于本系统需要连接3个机柜内的16台服务器，可能存在配线长度不足的问题，所以现提供以下两种配线可供选择；

       配线均为产品专用且专业的配线，不会存在对换面、信号以及操作的影响，请放心选用，谢谢！
