客户需求：

       贵单位现有20台服务器，网络中心机房需要建立一个能够对机房进行简便有效的管理方式，需要一个能够远程控制的管理设备，在要求能够实现远程安装系统、做RAID、设置BIOS、控制关机和重启。

       需求分析：

       网络中心机房需要建立一个能够对机房进行简便有效的管理方式，需要一个能够远程控制的管理设备。实现通过控制中心能够集中控制这20台服务器的设备，该系统要求实现具备易管理、易监测的远程控制目的，能够在远程端安装系统，设置BIOS 级别访问。因此我们需要采用支持跨平台支持能力的KVM解决方案，并通过集中的管理方式，以协助IT管理人员有效的访问及管控服务器。

       1. 方案一：

       1.1 方案说明：

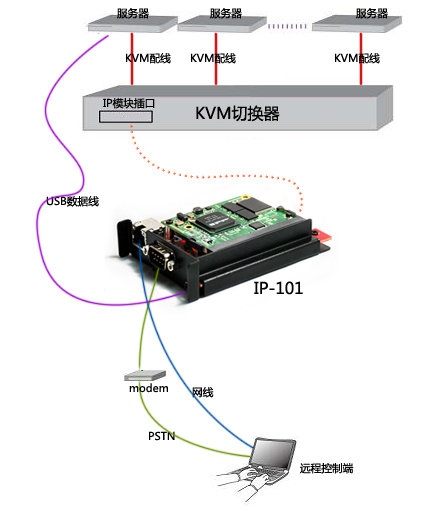

       整个系统构架由RETON KS-2032C 1套，其搭载1套IP-101接口模块，KS-2032C 可以用来管理20台服务器。在KS-2032C 的CAT5 口接网线，网线接VAG-US-01转换模块，通过VAG模块来连接服务器。IP-101远程管理插卡支持虚拟媒体功能，支持任何操作系统，因此通过将KS-2032C 与IP-101远程管理卡搭载使用，可以实现在本地和远程IP控制端都能安全地以BIOS  级别的存取方式达成系统维护、支持或当机恢复的功能。在要使用虚拟媒体功能，要实现远程安装系统，实现BIOS 级别访问，只需要将 IP-101 模块上的 Mini USB 连接座与本地服务器以USB 线缆连接起来。如下图所示。

       但是由于在IP-101只有一个USB 接口，而现在贵单位机房中有20台服务器，因此要实现虚拟媒体功能，即远程安装服务器系统，则需要将USB 线缆移动至需要实现系统安装的服务器上。本方案经济成本投入不大，但是管理者需要时常进出机房，来实现对服务器的系统安装，这给管理者管理机房造成了一定的不便。

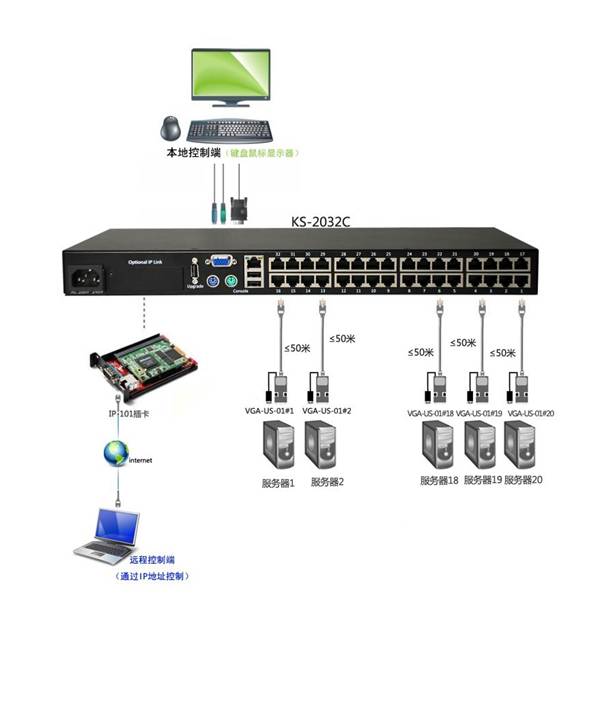

       1.2方案拓扑图：

       2 方案二：

       2.1方案说明：

       针对客户需要实现对20台服务器实现远程系统安装，设置BIOS 级别访问，控制关机和重启，因此在给在本方案中，给客户配置20台KS-1001IP ,通过串联的方式来连接20台服务器，KS-1001IP 支持任何操作系统，即使是在BIOS层、开机中甚至蓝色画面都可以控制系统，支持虚拟媒体功能，可远程安装操作系统。因此给每一台服务器配置一台KS-1001IP 可实现对每一台服务器的远程安装系统。较方案一而言，虽然在成本投入上要大，但是本方案管理方式便捷灵活，管理者可以避免时常进入机房，来实现对每一台服务器的系统安装，且KS-1001IP 设备体积小，不会占用机房使用空间。

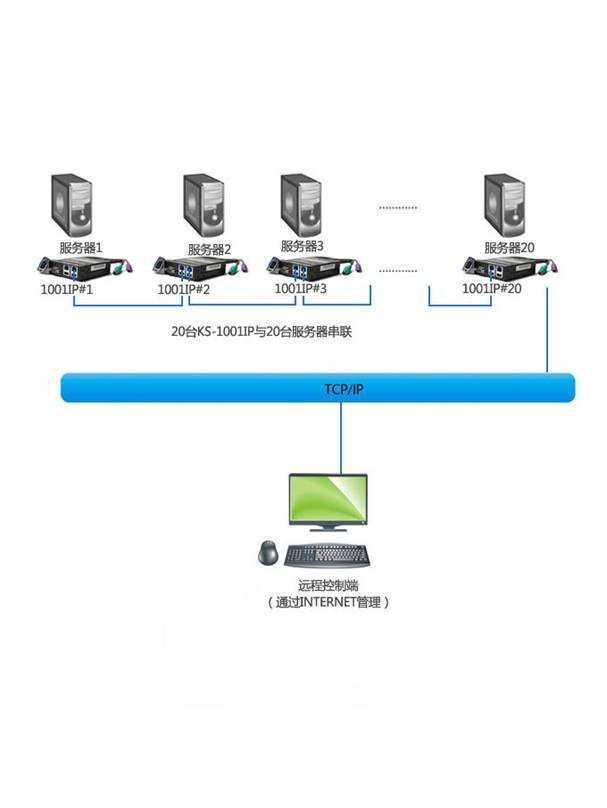

       2.2方案拓扑图：
