一、环境描述与需求分析：

        某政府监管部门中心机房需要进行一次重新部署规划，机房内有服务器机柜6个，总服务器数量为40台左右，要求一套LCD KVM系统能够实现只在机房本地内进行管理所有服务器，尽量缩小空间使用，部署简单，不需要破坏原有网络结构，布局合理美观，同时要求切换方便便捷，不影响画面的效果。

        结合以上需求分析，本方案充分考虑了中心机房的空间和布局，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

二、方案设计：

1、系统设计原则

实用性，适应用户实际应用环境

稳定性及安全性

简单化和标准化

可支持以后扩充

2、系统总体设计方案

方案系统配置:

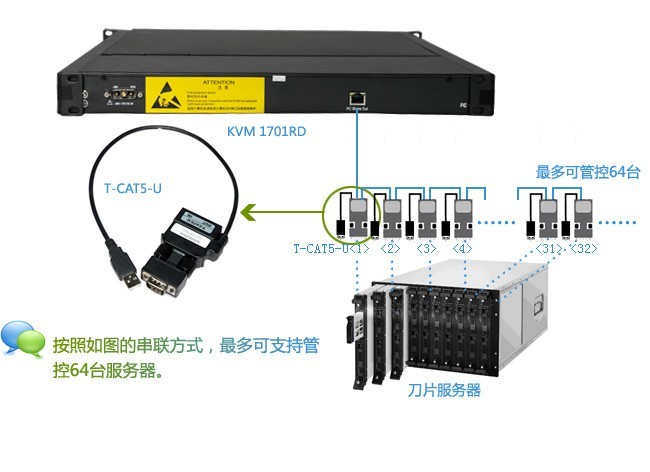

方案拓扑图:

图（1）

图（2）

三、方案说明总结：

          菊链式KVM控制平台KVM 1701RD，采用的是菊链式连接，这是一种网络结构，也称作总线拓扑，在这种结构中所有的节点都连接到总线电缆上。菊链式连接在KVM领域的应用可以解决一台KVM主机对大量服务器的管理，同时由于使用总线拓扑结构，因此无论连接多少台服务器只会有一条CAT5线缆，避免了布线的困难。

         整套方案操作简便、连接方便，可在中心机房内集中管理40台左右服务器，且只占1U空间，可完美支持拓展，拓展后可连接并控制64台主机，支持多硬件平台和多操作系统、支持刀片服务器。警音提示切换完成，无需安装附加软件，通过OSD菜单或热键操作，非常容易地在多台电脑间切换；切换电脑时，会自动记录并存储键盘、鼠标原有的工作状态；在自动扫描（auto-scan）模式下鼠标可正常使用；DDC模拟功能- 每台服务器的视讯设定会自动调整至屏幕显示的状态；只用鼠标即可完成主机间的切换操作；具有热插拔功能（直接增加或移除主机而无需关闭KVM电源）。
