一，客户需求：

       目前客户机房中尚有8台服务器，在近期将会增加6-8台左右服务器。控制室与机房之间隔着一条过道，距离大约30米。现在要求用KVM切换器设备对所有服务器进行集中管控，在机房近端和控制室都能对服务器进行管控，且部署简单，不需要破坏原有网络结构，在进行安装部署时原网络正常运行。

       要求具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

       结合以上需求分析，本方案充分考虑了分散的服务器设备的管理集中性，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。



       二、方案设计：

       1、系统设计原则

        实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充



       2、系统总体设计方案



       方案一

       方案系统配置:

型号	品牌	产品描述
KS-2016UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
CAT5-150	中国RETON	显示器，键盘，鼠标信号延长器，距离150M，USB 接口

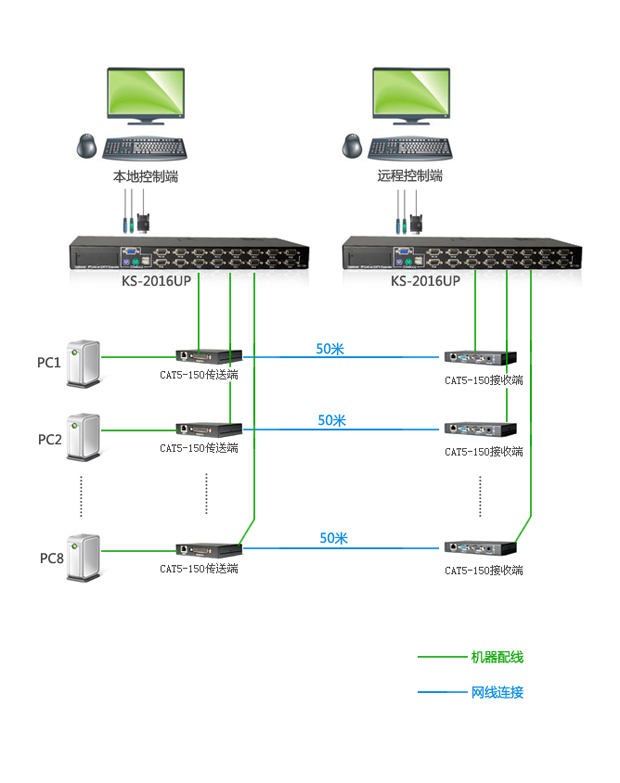

       3，方案拓扑图：







      4，方案说明：

       考虑到客户需要增加服务器数量，给客户配置KS-2016UP来管理现有的8台服务器。客户要求在机房近端控制，给客户配置一台KS-2016UP来管理8台服务器。在控制室一端，通过给客户配置8套150米的延长器，实现延长控制。再配置一台KS-2016UP ，连接延长器，作为远端控制端。

       方案简洁、直观，实现规范化网线布局，简化工程施工，布线整齐，美观，减少传统布线的复杂与繁琐。支持多平台多系统：如HP、IBM、SUN、COMPAQ、DELL、小型机以及串口等硬件，多平台的服务器。整套系统内的设备都是即插即用：可随时根据用户的需求增加或删减服务器，而不会影响到整个系统的正常运行。



       方案二



       1，方案系统配置

型号	品牌	产品描述
KS-2016UP	中国RETON	双控；本地控制及远程控制；1U机架式/16个端口/USB/PS2混接/分辨率1920*1440 75Hz/12V电源
KV-901T	中国RETON	基于TCP/IP网络架构的影音播放器，计算机延长设备的传送端；高清影音网络广播，远程计算机KVM 操作；支持多人同时管理多台服务器。
AV-901R	中国RETON	基于TCP/IP网络架构的影音播放器，计算机延长设备的接收端；高清影音网络广播，远程计算机KVM 操作；支持多人同时管理多台服务器。





       2 ，方案拓扑图：



       3，方案描述：

       在机房近端，考虑到客户计划增加服务器数量，给客户配置一台KS-2016UP 作为机房端本地控制端。然后，给客户配置8个KV-901T端，分别连接8台服务器，通过连接网络交换机，在控制室接一个AV-901R接收端，再配置键盘鼠标显示器作为控制端。



        三、 方案总结：

       （1）方案一，布线简单采用网线连接、扩充性强，节省空间和成本。

       （2）方案二： 布线便捷，所有连接都是通过网络方式来实现，省去了繁琐的布线。良好的扩充性，可以通过增加KV-901T传送端灵活的增加控制服务器的数量，同样可以无缝接入AV-901R增加管控人员的数量，可以实现灵活调整，按需布控。





(责任编辑：Reton技术部.Lu) 赞
