一、会议室环境描述与需求分析：

       某公司想在年末对一个小型会议室进行重新部署规划，会议室内有一可供8人开会使用的会议桌，桌上可以放8台笔记本和一台投影仪设备，需求希望通过一套KVM设备把8台笔记本的画面，通过切换的方式通过投影仪显示在投影墙上，部署简单，不需要破坏原有网络结构，布局合理美观，同时要求切换方便便捷，不影响画面的效果。

       结合以上需求分析，本方案充分考虑了小型会议室的空间和布局，管理者使用的安全性，系统的稳定性，实用性以及之后的可扩充性。

       二、方案设计：

       1、系统设计原则

       实用性，适应用户实际应用环境

       稳定性及安全性

       简单化和标准化

       可支持以后扩充

       2、系统总体设计方案

       1． 方案系统配置:

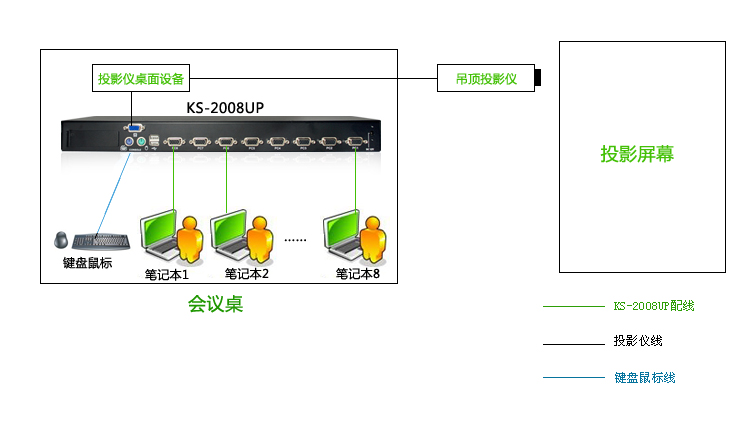

       2． 方案拓扑图

       3.方案说明：

       会议室内通过一台KS-2008UP集中管理8台笔记本电脑，机器支持USB/PS2接口的鼠标键盘，兼容不同系统，通过切换器上的按钮即可实现笔记本电脑之间的切换，也可自配一套键盘鼠标来实现管理操作，操作无延迟、画面效果无损、清晰，支持分辨率高达1920*1440，视频信号通过投影仪桌面设备，传输到吊顶投影仪，最终在大的投影屏幕上显示出来，整套方案操作简便、连接方便、可拓展。
